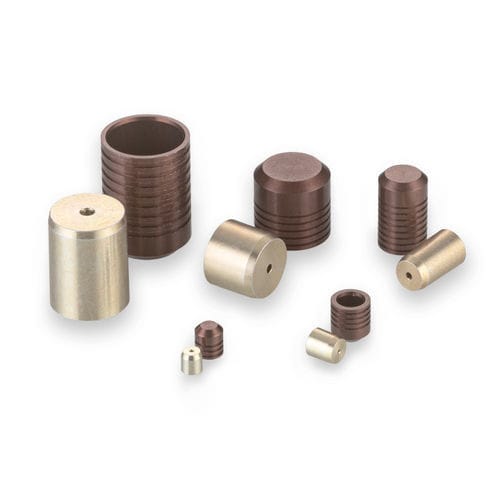

Zylinderförmiger Stopfen PLGM0300010A

GewindegewindelosAluminium

Dieses Mitglied unserer klassischen Lee Plug-Familie ist ideal für die Installation in Aluminiumverteilern. Lee-Plugs sind nach wie vor die einfachste und erfolgreichste Methode zum Abdichten von quergebohrten Löchern. Bei der Installation des Stifts bewirkt die kontrollierte Expansion, dass die Ländereien und Rillen des Plugs in das umgebende Material „beißen“ und unabhängige Dichtungen und Halteringe bilden. Die Größen reichen von 2,5 bis 8 Millimeter. - Plug-Durchmesser: 3,00 mm - Max. abdichtbarer Durchgangsdurchmesser: 2,2 mm - Prüfdruck: 88 MPa - Plug-Material: Aluminium - Gehäusematerial: Aluminium Allgemeine Leistung - Klasse 1: 49 MPa - Klasse 2: 69 MPa - Klasse 3: 88 MPa Materialien - Stift: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Alodine Gelb gemäß MIL-DTL-5541 & Wachs - Plug: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Anodisieren Braun gemäß MIL-A-8625 Typ II B Teilenummern & Spezifikationen - Teilenummer: PLGM0300010A - Größe: Kurz - D Max.: 3 mm - D Min.: 2,98 mm - C Nom.: 3,2 mm - M Nom.: 2,65 mm - K Nom.: 2,26 mm - L Nom.: 2,27 mm - Gewicht: 0,06 g - A Min.: 3,1 mm - N Dia. Ref.: 2,2 mm - W Min.: 3,2 mm - Reibahle-Durchmesser Klasse 1: H10 * 3,00 - 3,06 - Reibahle-Durchmesser Klasse 2: H9 * 3,00 - 3,04 - Reibahle-Durchmesser Klasse 3: H7 * 3,00 - 3,01 Ersatzteile & Zubehör - Installationswerkzeugsatz: CUTA0930203A - Extraktionswerkzeugsatz: CUTM0300103B - Messgerät: CUTM0301103A Für Abmessungen siehe Registerkarte Teilenummern & Spezifikationen. Für weitere Informationen: Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen Seite A38 Installationsverfahren: PS 203 REV L: Designkriterien und Installations- und Extraktionsverfahren für Lee Plug Expansionsstopfen Installations- und Fertigungswerkzeuge: Download CUTA0930203A: Plug-Installationswerkzeug, Download CUTM0300103B: Plug-Extraktionswerkzeugsatz, Download CUTM0301103A: Plug-Messgerät CAD-Hülle: 3,00 Aluminium-Metrischer Lee-Stopfen Modell Ressource: Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen Produktvideo: Lee Plug Expansionsstopfen Merkmale & Vorteile Übersicht Technische Spezifikationen: - Plug-Durchmesser: 3,00 mm - Max. abdichtbarer Durchgangsdurchmesser: 2,2 mm - Prüfdruck: 88 MPa (Klasse 3) - Plug-Material: 2024-T4 oder T351 Aluminium - Gehäusematerial: Aluminium - Finish: Alodine Gelb gemäß MIL-DTL-5541 & Wachs (Stift), Anodisieren Braun gemäß MIL-A-8625 Typ II B (Plug) - Teilenummer: PLGM0300010A - Gewicht: 0,06 g
