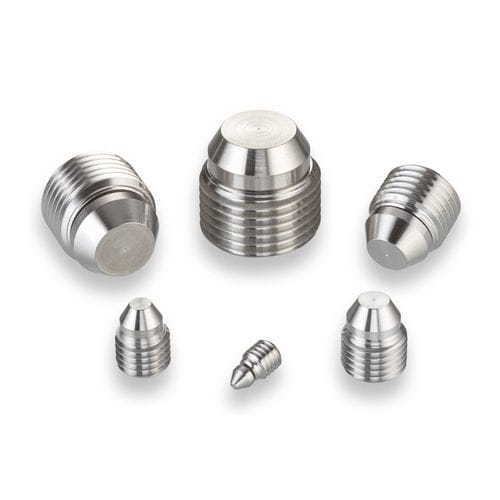

Zylinderförmiger Stopfen PLAA1932020A

GewindeEdelstahlAluminium

Dieser gewindegesicherte Stopfen ist so konzipiert, dass er nur axiale Kraft auf das Installationsloch ausübt, was ihn ideal zum Abdichten von Löchern mit dünnen Wänden macht. Vollständig aus MP35N-Nickel-Kobalt-Legierung gefertigt, ist dieser A.F.O.-Stopfen NACE-konform und bietet hervorragende Korrosionsbeständigkeit für anspruchsvolle Anwendungen in der Öl- und Gasindustrie. Dieser Stopfen verwendet eine Metall-zu-Metall-Dichtung für Hochdruckanwendungen. Er ist sowohl abnehmbar als auch wiederverwendbar und bietet einfachen Zugang zu abgedichteten Durchgängen. Die Größen reichen von 0,19 bis 0,75 Zoll. - Stopfendurchmesser: 0,190 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,098 Zoll - Prüfdruck: 56.000 psi - Stopfenmaterial: MP35N - Gehäusematerial: Inconel, Monel, MP35N oder Titan Allgemeine Leistung - Edelstahl: 56.000 psi - Aluminium: 26.000 psi - AISI 8630: 56.000 psi Materialien - Gewindekörper: MP35N (NACE MR0175 / ISO 15156) - Nase: MP35N (NACE MR0175 / ISO 15156) Teilenummern & Spezifikationen - Teilenummer: PLAA1932020A - A Min.: 0,08 - A Max.: 0,098 - D Nom.: 0,077 - E* Min.: 0,295 - F Min.: 0,08 - Gewicht: 0,5 g - B Gewinde: 0,19 - 32 - C Ref.: 0,315 - G Hex: 0,094 *Die Dimension (E) variiert mit Änderungen der Dimension (A). Alle Maße sind in Zoll. Diese Informationen dienen nur als Referenz. Ersatzteile & Zubehör - Prägeteilnummer: CUTA1900163A - Erforderliche Werkzeugdrehung: 200° +/- 45° - (Ref) Prägedrehmoment (Aluminiumgehäuse): 10 in-lbs - Installationsdrehmoment (Aluminiumgehäuse): 7 in-lbs - (Ref) Prägedrehmoment (Stahl/AISI 8630 Gehäuse): 22 in-lbs - Installationsdrehmoment (Stahl/AISI 8630 Gehäuse): 18 in-lbs Für die Abmessungen siehe die Registerkarte Teilenummern & Spezifikationen. Für weitere Informationen: Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen Seite A58 Technische Merkmale / Spezifikationen: - Produkttyp: Stopfen - Modell: A.F.O.® MP35N 190 Stopfen - Stopfendurchmesser: 0,190 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,098 Zoll - Prüfdruck: 56.000 psi - Stopfenmaterial: MP35N - Gehäusematerial: Inconel, Monel, MP35N oder Titan - Abnehmbar und wiederverwendbar - Metall-zu-Metall-Dichtung - NACE-konform - Korrosionsbeständig - Größenbereich: 0,19 bis 0,75 Zoll
