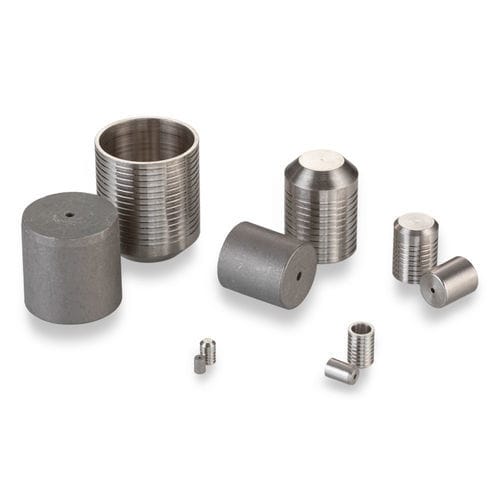

Zylinderförmiger Stopfen PLGA4681400A

GewindeNickellegierungForm

Dieses Mitglied unserer klassischen Lee Plug-Familie besteht aus Monel, einer Nickellegierung, die in einer Vielzahl von Anwendungen außergewöhnliche Korrosionsbeständigkeit bietet. Lee-Plugs sind nach wie vor die einfachste und erfolgreichste Methode zum Abdichten von quergebohrten Löchern. Bei der Installation des Stifts bewirkt die kontrollierte Expansion, dass die Ländereien und Rillen des Plugs in das umgebende Material „beißen“ und unabhängige Dichtungen und Halteringe bilden. Die Größen reichen von 0,093 bis 0,656 Zoll. - Plug-Durchmesser: 0,468 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,437 Zoll - Prüfdruck: 20.000 psi - Plug-Material: Monel - Gehäusematerial: Monel Allgemeine Leistung - Prüfdruck (psi x 1000): Klasse 1: 16, Klasse 2: 18, Klasse 3: 20 Materialien - Stift: R405 Monel, Spezifikation: QQ-N-281, Finish: Wachs - Plug: R405 Monel, Spezifikation: QQ-N-281, Finish: Keine Teilenummern & Spezifikationen - Teilenummer: PLGA4681400A, Größe: Lang, D Max.: 0,4687, D Min.: 0,4678, C Nom.: 0,62, M Nom.: 0,53, K Nom.: 0,433, L Nom.: 0,46, Gewicht (g): 14, A Min.: 0,562, N Dia. Ref.: 0,437, W Min.: 0,063, Ream-Dia. Klasse 1: 0,4687 - 0,4712, Ream-Dia. Klasse 2: 0,4687 - 0,4702, Ream-Dia. Klasse 3: 0,4687 - 0,4692 Alle Maße sind in Zoll. Diese Informationen dienen nur als Referenz. Ersatzteile & Zubehör - Teilenummer: CUTA4680203A, Beschreibung: Installationswerkzeugsatz - Teilenummer: CUTA4680103B, Beschreibung: Extraktionswerkzeugsatz - Teilenummer: CUTA4681103A, Beschreibung: Messgerät - Teilenummer: PLGA4781400A, Beschreibung: Langer übergroßer Lee Plug - Installationsverfahren: Siehe PS 203 REV L: Designkriterien und Installations- und Extraktionsverfahren für Lee Plug-Expansionsstopfen (siehe Dokumente) - Installations- & Fertigungswerkzeuge: Download CUTA4680203A: Plug-Installationswerkzeug, Download CUTA4680103B: Plug-Extraktionswerkzeugsatz, Download CUTA4681103A: Plug-Messgerät (siehe Dokumente) Bildspezifikationen - Maßansicht und Installationslochdetails verfügbar (siehe Sekundärbilder) Wichtige Produktfakten - Plug-Durchmesser: 0,468 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,437 Zoll - Prüfdruck: 20.000 psi - Plug-Material: Monel - Gehäusematerial: Monel Spezifikationen / Technische Merkmale - Produktfamilie: Lee Plug - Material: R405 Monel (QQ-N-281) - Finish: Wachs (Stift), Keine (Plug) - Prüfdruck: Bis zu 20.000 psi (Klasse 3) - Größenbereich: 0,093 bis 0,656 Zoll - Beispiel für Teilenummer: PLGA4681400A
