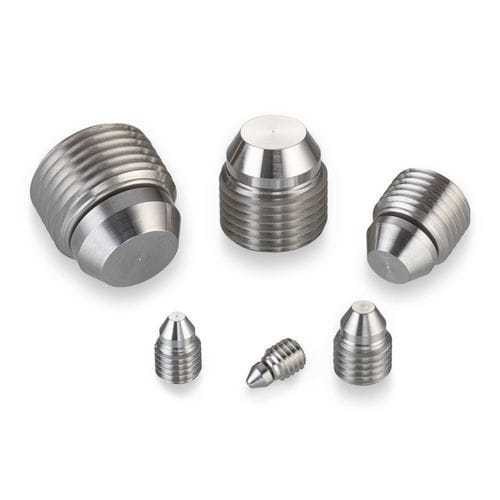

Zylinderförmiger Stopfen PLAA3124010A

GewindeEdelstahlAluminium

Dieser gewindegesicherte Stopfen ist so konzipiert, dass er nur auf das Einbauloch axiale Kraft ausübt, was ihn ideal zum Abdichten von Löchern mit dünnen Wänden macht. Er verwendet eine Metall-zu-Metall-Dichtung für Hochdruckanwendungen und ist sowohl abnehmbar als auch wiederverwendbar, was einen einfachen Zugang zu abgedichteten Durchgängen ermöglicht. A.F.O.-Stopfen verfügen über eine einzigartige schwimmende Dichtung, die sich selbst ausrichtet, um Gewindebohrungen zu ermöglichen, die nicht perfekt konzentrisch mit dem Durchgangsloch sind. Die Größen reichen von 0,19 bis 0,75 Zoll. - Stopfendurchmesser: 0,312 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,209 Zoll - Prüfdruck: 56.000 psi - Stopfenmaterial: Edelstahl - Gehäusematerial: Aluminium oder Edelstahl Allgemeine Leistung - Prüfdruck (psi x 1000): Edelstahl: 56, Aluminium: 26, AISI 8630: 56 Materialien - Gewindekörper: 303 CRES, Spezifikation: QQ-S-763C und AMS 5640 Typ I, Finish: Passivieren - Nase: 15-5 PH CRES, Spezifikation: AMS 5659, Finish: Passivieren Dimensionale Ansichten und Details zum Einbauloch Für Abmessungen siehe die Registerkarte Teilenummern und Spezifikationen. Teilenummern und Spezifikationen - Teilenummer: PLAA3124010A - A Min.: 0,136 - A Max.: 0,209 - D Nom.: 0,119 - E* Min.: 0,412 - F Min.: 0,09 - Gewicht (g): 2,1 - B Gewinde: 0,312 - 24 - C Ref.: 0,415 - G Hex: 0,156 *Die Dimension (E) variiert mit Änderungen der Dimension (A). Alle Maße sind in Zoll. Diese Informationen dienen nur als Referenz. Ersatzteile und Zubehör - Prägeteilnummer: CUTA3120163A - Erforderliche Werkzeugdrehung: 150° +/- 30° - (Ref) Präge-Drehmoment (Aluminiumgehäuse): 85 in-lbs - Einbau-Drehmoment (Aluminiumgehäuse): 75 in-lbs - (Ref) Präge-Drehmoment (Stahl/AISI 8630 Gehäuse): 180 in-lbs - Einbau-Drehmoment (Stahl/AISI 8630 Gehäuse): 90 in-lbs - CAD-Hülle: 312 Edelstahl A.F.O. Plug Modell (auf Anfrage erhältlich) - Handbuch: Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen (siehe PDF in den Dokumenten) - Produktvideo: Übersicht über die Funktionen und Vorteile des Lee Plug Expansionsstopfens (siehe Videolink) - Artikel: Doppeldichtende A.F.O.®-Stopfen bieten Vorlade- und Entlüftungsfunktionen Wichtige technische Spezifikationen: - Stopfendurchmesser: 0,312 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,209 Zoll - Prüfdruck: 56.000 psi - Stopfenmaterial: Edelstahl - Gehäusematerial: Aluminium oder Edelstahl - Gewindekörpermaterial: 303 CRES - Nasenmaterial: 15-5 PH CRES - Gewinde: 0,312 - 24 - Gewicht: 2,1 g
