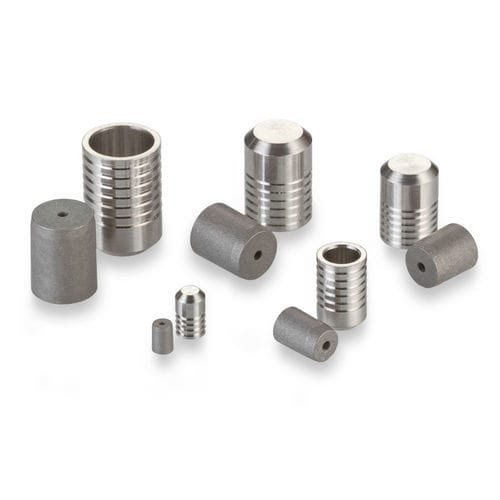

Zylinderförmiger Stopfen PLGM series

GewindeEdelstahlForm

Dieses Mitglied unserer klassischen Lee Plug-Familie ist ideal für die Installation in Edelstahlverteilern. Lee-Plugs sind nach wie vor die einfachste und erfolgreichste Methode zum Abdichten von quer gebohrten Löchern. Bei der Installation des Stifts bewirkt die kontrollierte Expansion, dass sich die Ländereien und Rillen des Plugs in das umgebende Material „beißen“ und unabhängige Dichtungen und Halteringe bilden. Die Größen reichen von 2,5 bis 8 mm. - Plug-Durchmesser: 6,00 mm - Max. abdichtbarer Durchgangsdurchmesser: 5,2 mm - Prüfdruck: 177 MPa - Plug-Material: Edelstahl - Gehäusematerial: Inconel, Monel, MP35N, Edelstahl oder Titan Allgemeine Leistung - Klasse 1: Kurz 69, Lang 108 - Klasse 2: Kurz 83, Lang 147 - Klasse 3: Kurz 98, Lang 177 Materialien - Stift: 416 CRES, QQ-S-763C, Rc 20-34, Passiviert & Gewachst - Plug: 416 CRES, QQ-S-763C, Rc 20-34, Passiviert Teilenummern & Spezifikationen - PLGM0600020A: Kurz, D Max. 6, D Min. 5,98, C Nom. 5,77, M Nom. 5,01, K Nom. 5,14, L Nom. 4,28, Gewicht 1,2 g, A Min. 5,5, N Dia. Ref. 5,2, W Min. 1,6 - PLGM0601020A: Lang, D Max. 6, D Min. 5,98, C Nom. 8,84, M Nom. 8,11, K Nom. 5,14, L Nom. 7,24, Gewicht 1,8 g, A Min. 8,6, N Dia. Ref. 5,2, W Min. 1,6 Ersatzteile & Zubehör - CUTA2180203A: Installationswerkzeugsatz - CUTM0600103B: Extraktionswerkzeugsatz - CUTM0601103A: Messgerät Für Abmessungen siehe Registerkarte Teilenummern & Spezifikationen. CAD-Hüllen: 6,00 Edelstahl-Metrischer Lee Plug Kurzmodell, 6,00 Edelstahl-Metrischer Lee Plug Langmodell Handbuch: Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen (Seite A47) Produktvideo: Übersicht über die Funktionen und Vorteile des Lee Plug Expansionsplugs Artikel: Dual Sealing A.F.O.® Plugs bieten Vorlade- und Entlüftungsfunktionen Technische Spezifikationen / Merkmale: - Plug-Durchmesser: 6,00 mm - Max. abdichtbarer Durchgangsdurchmesser: 5,2 mm - Prüfdruck: 177 MPa - Plug-Material: Edelstahl (416 CRES, QQ-S-763C, Rc 20-34, Passiviert) - Stiftmaterial: 416 CRES, QQ-S-763C, Rc 20-34, Passiviert & Gewachst - Gehäusematerial: Inconel, Monel, MP35N, Edelstahl oder Titan - Verfügbare Größen: 2,5 bis 8 mm - Kurze und lange Versionen verfügbar (siehe Tabelle für Abmessungen)
