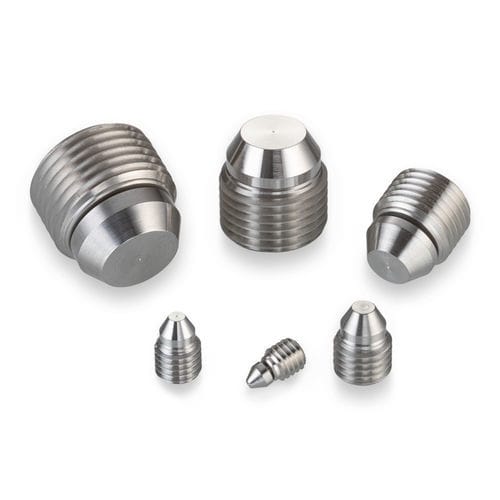

Zylinderförmiger Stopfen PLAA6218010A

GewindeMetallEdelstahl

Dieser gewindegesicherte Stopfen ist so konzipiert, dass er nur auf das Installationsloch axiale Kraft ausübt, was ihn ideal zum Abdichten von Löchern mit dünnen Wänden macht. Er verwendet eine Metall-zu-Metall-Dichtung für Hochdruckanwendungen und ist sowohl abnehmbar als auch wiederverwendbar, was einen einfachen Zugang zu abgedichteten Durchgängen ermöglicht. A.F.O.-Stopfen verfügen über eine einzigartige schwimmende Dichtung, die sich selbst ausrichtet, um Gewindebohrungen zu ermöglichen, die nicht perfekt konzentrisch mit dem Durchgangsloch sind. Die Größen reichen von 0,19 bis 0,75 Zoll. - Stopfendurchmesser: 0,625 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,500 Zoll - Prüfdruck: 50.000 psi - Stopfenmaterial: Edelstahl - Gehäusematerial: Aluminium oder Edelstahl Allgemeine Leistung - Prüfdruck (psi x 1000): Edelstahl: 50, Aluminium: 20, AISI 8630: 50 Materialien - Gewindekörper: 303 CRES, QQ-S-763C und AMS 5640 Typ I, Passivierung - Nase: 15-5 PH CRES, AMS 5659, Passivierung Teilenummern und Spezifikationen - Teilenummer: PLAA6218010A - A Min.: 0,384 - A Max.: 0,5 - D Nom.: 0,169 - E* Min.: 0,63 - F Min.: 0,11 - Gewicht (g): 15 - B Gewinde: 0,625 - 18 - C Ref.: 0,63 - G Sechskant: 0,312 *Die Dimension (E) variiert mit Änderungen der Dimension (A). Alle Maße sind in Zoll. Diese Informationen dienen nur als Referenz. Ersatzteile und Zubehör - Prägeteilnummer: CUTA6250163A - Erforderliche Werkzeugdrehung: 110° +/- 25° - (Ref) Prägedrehmoment (Aluminiumgehäuse): 40 ft-lbs - Installation Drehmoment (Aluminiumgehäuse): 40 ft-lbs - (Ref) Prägedrehmoment (Stahl/AISI 8630 Gehäuse): 95 ft-lbs - Installation Drehmoment (Stahl/AISI 8630 Gehäuse): 55 ft-lbs Für Maße siehe Registerkarte Teilenummern und Spezifikationen. Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen Seite A57 Wichtige Produktfakten: - Stopfendurchmesser: 0,625 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,500 Zoll - Prüfdruck: 50.000 psi - Stopfenmaterial: Edelstahl - Gehäusematerial: Aluminium oder Edelstahl Technische Spezifikationen / Merkmale: - Gewindegesicherter Stopfen für axiale Krafteinwirkung - Ideal für dünnwandige Abdichtungen - Metall-zu-Metall-Dichtung für Hochdruck - Abnehmbar und wiederverwendbar - Schwimmende Dichtung zur Selbstausrichtung - Größenbereich: 0,19 bis 0,75 Zoll - Prüfdruck: 50.000 psi (Edelstahl), 20.000 psi (Aluminium), 50.000 psi (AISI 8630) - Gewindekörper: 303 CRES, QQ-S-763C und AMS 5640 Typ I, Passivierung - Nase: 15-5 PH CRES, AMS 5659, Passivierung - Teilenummer: PLAA6218010A - Prägeteilnummer: CUTA6250163A - Erforderliche Werkzeugdrehung: 110° +/- 25° - Prägedrehmoment (Aluminiumgehäuse): 40 ft-lbs - Installation Drehmoment (Aluminiumgehäuse): 40 ft-lbs - Prägedrehmoment (Stahl/AISI 8630 Gehäuse): 95 ft-lbs - Installation Drehmoment (Stahl/AISI 8630 Gehäuse): 55 ft-lbs
