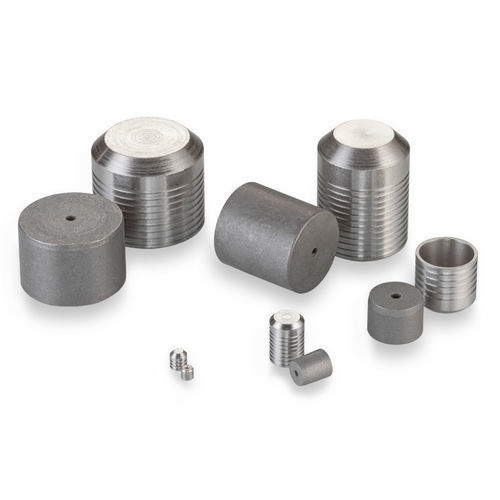

Zylinderförmiger Stopfen PLGA series

GewindeEdelstahlForm

Dieses Mitglied unserer klassischen Lee-Stopfen-Familie ist ideal für die Installation in Edelstahlverteilern. Lee-Stopfen sind nach wie vor die einfachste und erfolgreichste Methode zum Abdichten von quergebohrten Löchern. Bei der Installation des Stifts bewirkt die kontrollierte Ausdehnung, dass die Ländereien und Rillen des Stopfens in das umgebende Material „beißen“ und unabhängige Dichtungen und Halteringe bilden. Die Größen reichen von 0,093 bis 0,656 Zoll. - Stopfendurchmesser: 0,093 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,062 Zoll - Prüfdruck: 24.000 psi - Stopfenmaterial: Edelstahl - Gehäusematerial: Edelstahl oder Titan Allgemeine Leistung Prüfdruck (psi x 1000) - Kurz: Klasse 1: 10, Klasse 2: 13, Klasse 3: 15 - Lang: Klasse 1: 18, Klasse 2: 20, Klasse 3: 24 Materialien - Stift: 416 CRES, QQ-S-763C, Rc 20-34, Passiviert & Gewachst - Stopfen: 416 CRES, QQ-S-763C, Rc 20-34, Passiviert Teilenummern & Spezifikationen - PLGA0930020A: Kurz, D Max.: 0,0937, D Min.: 0,0928, C Nom.: 0,098, M Nom.: 0,078, K Nom.: 0,069, L Nom.: 0,062, Gewicht: 0,07g - PLGA0931020A: Lang, D Max.: 0,0937, D Min.: 0,0928, C Nom.: 0,143, M Nom.: 0,123, K Nom.: 0,069, L Nom.: 0,095, Gewicht: 0,11g Ersatzteile & Zubehör - CUTA0930203A: Installationswerkzeugsatz - CUTA0930103B: Extraktionswerkzeugsatz - CUTA0931103A: Messgerät - PLGA1030020A: Kurzer Übergrößen-Lee-Stopfen - PLGA1031020A: Langer Übergrößen-Lee-Stopfen Für Abmessungen siehe Registerkarte Teilenummern & Spezifikationen. Für weitere Informationen: Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen Seite A25 CAD-Hüllen: Kurzes Modell des 093 Edelstahl-Lee-Stopfens, Langes Modell des 093 Edelstahl-Lee-Stopfens (Download-Links auf der Website verfügbar) Wichtige technische Spezifikationen: - Stopfendurchmesser: 0,093 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,062 Zoll - Prüfdruck: 24.000 psi - Stopfenmaterial: Edelstahl - Gehäusematerial: Edelstahl oder Titan - Stiftmaterial: 416 CRES, QQ-S-763C, Rc 20-34, Passiviert & Gewachst - Stopfenmaterial: 416 CRES, QQ-S-763C, Rc 20-34, Passiviert - Verfügbare Größen: 0,093 bis 0,656 Zoll
