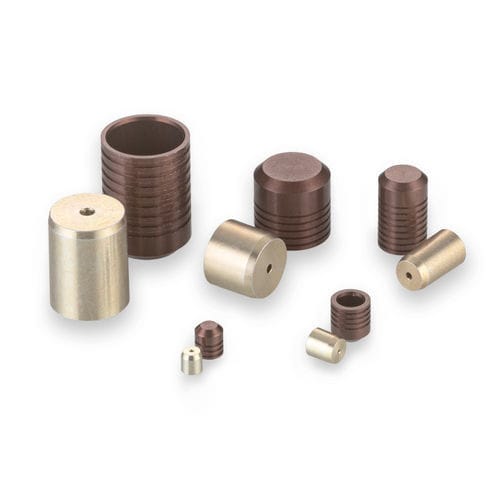

Runder Stopfen PLGM series

GewindeAluminiumForm

Dieses Mitglied unserer klassischen Lee Plug-Familie ist ideal für die Installation in Aluminiumverteilern. Lee Plugs sind nach wie vor die einfachste und erfolgreichste Methode zum Abdichten von quergebohrten Löchern. Bei der Installation des Stifts bewirkt die kontrollierte Ausdehnung, dass die Ländereien und Rillen des Steckers in das umgebende Material „beißen“ und unabhängige Dichtungen und Halteringe bilden. Die Größen reichen von 2,5 bis 8 Millimeter. - Steckerdurchmesser: 5,50 mm - Max. abdichtbarer Durchgangsdurchmesser: 4,7 mm - Prüfdruck: 102 MPa - Steckermaterial: Aluminium - Gehäusematerial: Aluminium Allgemeine Leistung Klasse 1 | Klasse 2 | Klasse 3 Kurz: 49 | 59 | 69 Lang: 64 | 83 | 102 Prüfdruck (MPa) Materialien TEIL | MATERIAL | SPEZIFIKATION | FINISH Stift | 2024-T4 oder T351 Aluminium | SAE AMS-QQ-A-225/6 | Alodine Gelb gemäß MIL-DTL-5541 & Wachs Stecker | 2024-T4 oder T351 Aluminium | SAE AMS-QQ-A-225/6 | Anodisieren Braun gemäß MIL-A-8625 Typ II B Teilenummern & Spezifikationen Teilenummer | Größe | D Max. | D Min. | C Nom. | M Nom. | K Nom. | L Nom. | Gewicht (g) | A Min. | N Dia. Ref. | W Min. | Reibahle Dia. Klasse 1 | Reibahle Dia. Klasse 2 | Reibahle Dia. Klasse 3 PLGM0550010A | Kurz | 5,5 | 5,48 | 5,36 | 4,6 | 4,59 | 4,08 | 0,33 | 5,1 | 4,7 | 3,2 | H10 * 5,50 - 5,56 | H9 * 5,50 - 5,54 | H7 * 5,50 - 5,51 PLGM0551010A | Lang | 5,5 | 5,48 | 8,31 | 7,62 | 4,57 | 6,87 | 0,51 | 8,1 | 4,7 | 3,2 | H10 * 5,50 - 5,56 | H9 * 5,50 - 5,54 | H7 * 5,50 - 5,51 *DIN 7154 Toleranzen liegen innerhalb der Reibungstoleranzen. Alle Maße sind in Millimetern. Diese Informationen dienen nur als Referenz. Ersatzteile & Zubehör Teilenummer | Beschreibung CUTA1870203A | Installationswerkzeugsatz CUTM0550103B | Extraktionswerkzeugsatz CUTM0551103A | Messgerät - Für Abmessungen siehe Registerkarte Teilenummern & Spezifikationen. Technische Spezifikationen / Merkmale - Steckerdurchmesser: 5,50 mm - Max. abdichtbarer Durchgangsdurchmesser: 4,7 mm - Prüfdruck: 102 MPa - Steckermaterial: 2024-T4 oder T351 Aluminium - Gehäusematerial: Aluminium - Stiftmaterial: 2024-T4 oder T351 Aluminium - Stiftfinish: Alodine Gelb gemäß MIL-DTL-5541 & Wachs - Steckerfinish: Anodisieren Braun gemäß MIL-A-8625 Typ II B - Verfügbare Größen: 2,5 bis 8 mm
