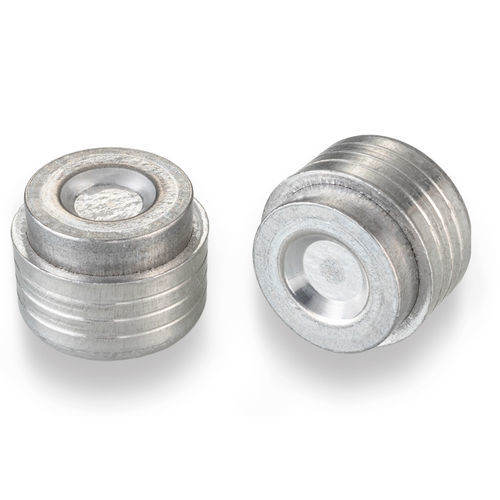

Konischer Stopfen PLBA1304610S

GewindeEdelstahlAluminium

Dieser vormontierte konische Expansionsstopfen aus Aluminium ist so konstruiert, dass er Flüssigkeitskanäle in Metallgussteilen abdichtet und eine leckagefreie Abdichtung ohne Gewinde, O-Ringe oder Dichtmittel schafft. Sein einzigartiges konisches Design eliminiert die Notwendigkeit enger Fertigungstoleranzen und ermöglicht es Designern, die Wandstärke um den Stopfen herum zu minimieren, selbst bei spröden Gehäusematerialien. Der vormontierte Stopfen erleichtert einen zuverlässigen automatisierten oder manuellen Installationsprozess. Er ist ideal für Anwendungen mit hohem Volumen. - Stopfendurchmesser: 13,03 mm - Max. abdichtbarer Durchmesser: 12,40 mm - Nenndruck: 35 bar - Stopfenmaterial: Aluminium - Gehäusematerial: Aluminium, Gusseisen, Edelstahl oder Stahl Allgemeine Leistung - Nenndruck*: 35 bar - Maximal abdichtbarer Durchmesser: 12,4 mm - Maximale Temperatur: 135°C - Typische Installationskraft in Aluminium: 6,2 kN - Akzeptable Gehäusematerialien: Aluminium, Gusseisen, Edelstahl und Stahl *Der Nenndruck kann je nach spezifischen Anwendungsanforderungen höher sein. Materialien - Stift: 6061 Aluminium - Stopfen: 6061 Aluminium Teilenummern & Spezifikationen - TEILENUMMER: PLBA1304610S - GEWICHT: 2,1 g - INSTALLATIONSLOCH-ZEICHNUNGSNUMMER: 1INST002653S Ersatzteile & Zubehör - TEILENUMMER: PLBT0130901S, 13 mm Short Betaplug Installationswerkzeug - TEILENUMMER: PLBT1300012S, 13 mm Short Betaplug Kegelreibahle - TEILENUMMER: PLBT1300014S, 13 mm Short Betaplug Kegelreibahle, grobe Ausführung - Maßansicht: 2D- und Installationslochzeichnungen verfügbar (siehe Bilder). - Für weitere Informationen: Siehe Industrielle MikroHydraulik-Handbuch für Automobil- und Industrielösungen Seite A79-A80, A86-A88. Technische Spezifikationen / Merkmale: - Stopfendurchmesser: 13,03 mm - Max. abdichtbarer Durchmesser: 12,40 mm - Nenndruck: 35 bar - Maximale Temperatur: 135°C - Typische Installationskraft in Aluminium: 6,2 kN - Stopfenmaterial: 6061 Aluminium - Akzeptable Gehäusematerialien: Aluminium, Gusseisen, Edelstahl, Stahl - Teilenummer: PLBA1304610S - Gewicht: 2,1 g - Installationsloch-Zeichnungsnummer: 1INST002653S
