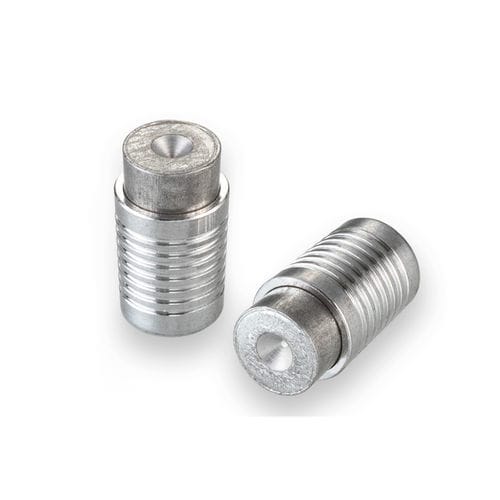

Konischer Stopfen PLBA0502604S

GewindeEdelstahlAluminium

Dieser vormontierte konische Aluminium-Expansionsstopfen ist so konstruiert, dass er Flüssigkeitskanäle in Metall- oder Kunststoffgussteilen abdichtet und eine leckdichte Abdichtung ohne Gewinde, O-Ringe oder Dichtmittel schafft. Sein einzigartiges konisches Design eliminiert die Notwendigkeit enger Fertigungstoleranzen und ermöglicht es Designern, die erforderliche Wandstärke um den Stopfen herum zu minimieren, selbst bei spröden Gehäusematerialien. - Stopfendurchmesser: 5,11 mm - Max. abdichtbarer Durchgangsdurchmesser: 4,50 mm - Berstdruck: 483 bar - Stopfenmaterial: Aluminium - Gehäusematerial: Aluminium, Gusseisen, Edelstahl oder Stahl Allgemeine Leistung - Berstdruck*: 483 bar - Maximaler abdichtbarer Durchgangsdurchmesser: 4,50 mm - Maximale Temperaturbewertung: 135°C - Typische Installationskraft in Aluminium: 2,4 kN - Akzeptable Gehäusematerialien: Aluminium, Gusseisen, Kunststoff, Edelstahl und Stahl Materialien - Stift: 6061 Aluminium - Stopfen: 6061 Aluminium Teilenummern & Spezifikationen - Teilenummer: PLBA0502604S - Gewicht: 0,30 g - Installationsloch-Zeichnungsnummer: 1INST026531S Ersatzteile & Zubehör - PLBT0570031S: 5 mm 6000 Serie Betaplug Installationswerkzeug - PLBT0570020S: 5 mm 6000 Serie Betaplug Kegelreibahle - Maßansicht: 2D- und Installationslochzeichnungen verfügbar (siehe Bilder). - Installationsverfahren: Spezielles Installationsverfahren und Werkzeugzeichnungen verfügbar (siehe Dokumente). - CAD-Hülle: Modell verfügbar (siehe CAD-Bereich). - Handbuch: Industrielles Mikrohydraulik-Handbuch für Automobil- und Industrielösungen (siehe Dokumente). - Fallstudien: Verfügbar für Automobilanwendungen (siehe Ressourcenbereich). Technische Spezifikationen - Stopfendurchmesser: 5,11 mm - Max. abdichtbarer Durchgangsdurchmesser: 4,50 mm - Berstdruck: 483 bar - Maximale Temperaturbewertung: 135°C - Typische Installationskraft in Aluminium: 2,4 kN - Stopfenmaterial: 6061 Aluminium - Akzeptable Gehäusematerialien: Aluminium, Gusseisen, Kunststoff, Edelstahl, Stahl - Teilenummer: PLBA0502604S - Gewicht: 0,30 g - Installationsloch-Zeichnungsnummer: 1INST026531S - Installationswerkzeug-Zeichnungsnummer: PLBT0570031S - Kegelreibahle-Zeichnungsnummer: PLBT0570020S
