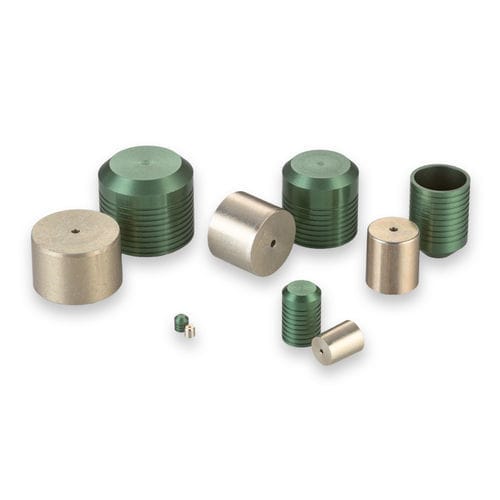

Zylinderförmiger Stopfen PLGA series

GewindeAluminiumForm

Dieses Mitglied unserer klassischen Lee Plug-Familie ist ideal für die Installation in Aluminiumverteiler. Lee-Plugs sind nach wie vor die einfachste und erfolgreichste Methode zum Abdichten von quergebohrten Löchern. Bei der Installation des Stifts bewirkt die kontrollierte Ausdehnung, dass die Ländereien und Rillen des Plugs in das umgebende Material „beißen“ und unabhängige Dichtungen und Halteringe bilden. Die Größen reichen von 0,093 bis 0,656 Zoll. - Plug-Durchmesser: 0,093 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,062 Zoll - Prüfdruck: 16.000 psi - Plug-Material: Aluminium - Gehäusematerial: Aluminium Allgemeine Leistung - Klasse 1: Kurz 6, Lang 10 - Klasse 2: Kurz 8, Lang 13 - Klasse 3: Kurz 10, Lang 16 Materialien - Stift: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Alodine Gelb gemäß MIL-DTL-5541 & Wachs - Plug: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Anodisieren Grün gemäß MIL-A-8625 Typ II B Dimensionale Ansichten & Installationslochdetails Für Abmessungen siehe Registerkarte Teilenummern & Spezifikationen. Teilenummern & Spezifikationen - PLGA0930010A: Kurz, D Max. 0,0937, D Min. 0,0928, C Nom. 0,098, M Nom. 0,078, K Nom. 0,069, L Nom. 0,062, Gewicht 0,03g - PLGA0931010A: Lang, D Max. 0,0937, D Min. 0,0928, C Nom. 0,143, M Nom. 0,123, K Nom. 0,069, L Nom. 0,095, Gewicht 0,04g Ersatzteile & Zubehör - CUTA0930203A: Installationswerkzeugsatz - CUTA0930103B: Extraktionswerkzeugsatz - CUTA0931103A: Messgerät - PLGA1030010A: Kurzer übergroßer Lee Plug - PLGA1031010A: Langer übergroßer Lee Plug CAD-Hüllen: Kurzes Modell des 093 Aluminium Lee Plug, Langes Modell des 093 Aluminium Lee Plug Handbuch: Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen Produktvideo: Übersicht über die Funktionen und Vorteile des Lee Plug Expansionsplugs Artikel: Doppeldichtende A.F.O.®-Plugs bieten Vorlade- und Entlüftungsfunktionen Technische Spezifikationen: - Plug-Durchmesser: 0,093 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,062 Zoll - Prüfdruck: 16.000 psi - Plug-Material: Aluminium (2024-T4 oder T351, SAE AMS-QQ-A-225/6, Alodine Gelb gemäß MIL-DTL-5541 & Wachs) - Plug-Oberfläche: Anodisieren Grün gemäß MIL-A-8625 Typ II B - Gehäusematerial: Aluminium - Verfügbare Größen: 0,093 bis 0,656 Zoll
