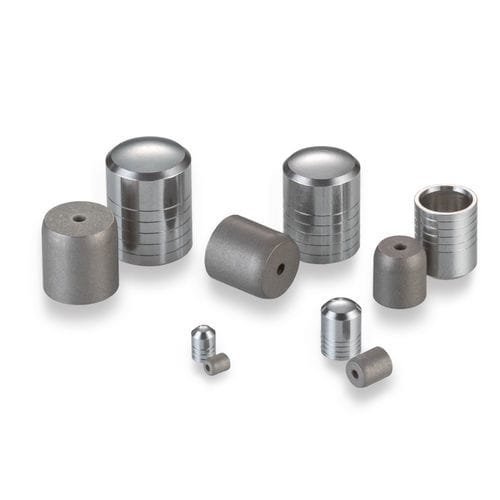

Zylinderförmiger Stopfen PLHA1251241A

GewindeEdelstahlTitan

Dieses Mitglied unserer klassischen Lee Plug-Familie ist dafür ausgelegt, Durchgänge in hochfesten, harten Materialien wie Titan und Inconel abzudichten. Seine Konstruktion aus hochfestem Material und einzigartiger Geometrie, gepaart mit der bewährten Zuverlässigkeit unseres Lee Plug-Expansionsprinzips, verleiht diesem Stopfen einen Prüfdruck von 32.000 psi (221 MPa). Die Größen reichen von 0,093 bis 0,343 Zoll. - Stopfendurchmesser: 0,125 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,093 Zoll - Prüfdruck: 32.000 psi - Stopfenmaterial: 15-5PH - Gehäusematerial: Inconel, Edelstahl oder Titan Allgemeine Leistung - Prüfdruck von 32.000 psi Materialien - Stift: 15-5 PH CRES, AMS 5659, Passiviert & Wachs - Stopfen: 15-5 PH CRES, AMS 5659, Passiviert/Chrom-Verbund Dimensionale Ansichten & Installationslochdetails - Für Abmessungen siehe bitte die Registerkarte Teilenummern & Spezifikationen. Teilenummern & Spezifikationen - Teilenummer: PLHA1251241A - D Max.: 0,125 - D Min.: 0,1241 - C Nom.: 0,174 - M Nom.: 0,142 - K Nom.: 0,092 - L Nom.: 0,111 - Gewicht (g): 0,24 - A Min.: 0,161 - N Dia. Ref.: 0,093 - W Min.: 0,06 - Reibungsdurchmesser: 0,125 - 0,126 Ersatzteile & Zubehör - Installationswerkzeugsatz: CUTA1250203A - Extraktionswerkzeugsatz: CUTA1250103B - Messgerät: CUTA1251103A - Übergrößer Lee Stopfen: PLHA1351241A - Installationsverfahren: PS 203 REV L: Designkriterien und Installations- und Extraktionsverfahren für Lee Plug-Expansionsstopfen - Installations- & Fertigungswerkzeuge: CUTA1250203A: Stopfen-Installationswerkzeug, CUTA1250103B: Stopfen-Extraktionswerkzeugsatz, CUTA1251103A: Stopfen-Messgerät Bildspezifikationen - Dimensionale Ansichten und Installationslochdetails Bilder verfügbar. - CAD-Hülle: 125 15-5PH Hochfester Lee Stopfen Modell Wichtige Produktfakten - Stopfendurchmesser: 0,125 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,093 Zoll - Prüfdruck: 32.000 psi - Stopfenmaterial: 15-5PH - Gehäusematerial: Inconel, Edelstahl oder Titan Eigenschaften / Technische Spezifikationen - Produktfamilie: Lee Stopfen - Modell: 125 15-5PH Hochfester Lee Stopfen - Stopfendurchmesser: 0,125 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,093 Zoll - Prüfdruck: 32.000 psi (221 MPa) - Stopfenmaterial: 15-5PH CRES (AMS 5659) - Gehäusematerial: Inconel, Edelstahl oder Titan - Finish: Passiviert & Wachs / Passiviert/Chrom-Verbund - Verfügbare Größen: 0,093 bis 0,343 Zoll
