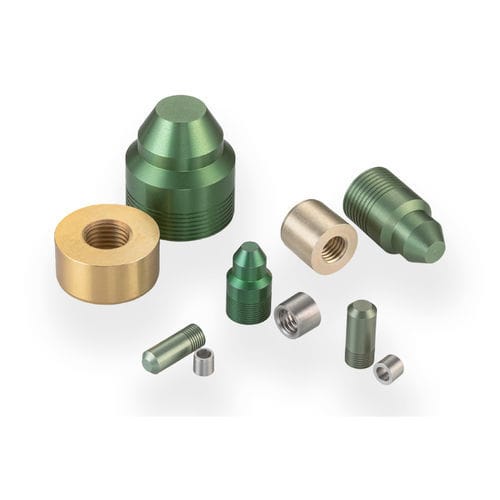

Zylinderförmiger Stopfen PLRA2180010A

GewindeAluminiumfür Gehäuse

Dieser R.F.O.-Stopfen ist so konzipiert, dass er nur radiale Kraft auf ein Installationsloch ausübt. Dieser Stopfen kann verwendet werden, um Öffnungen in dünnen Schalen sowie in zerbrechlichen Materialien abzudichten. Er ist so konstruiert, dass er in Durchgänge passt, ohne dass eine Stützschulter erforderlich ist, und es gibt keinen Druck nach unten während der Installation. Der R.F.O.-Stopfen wird mit dem hydraulischen Installationswerkzeug von The Lee Company installiert. Die Größen reichen von 0,156 bis 0,875 Zoll. - Stopfendurchmesser: 0,218 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,218 Zoll - Prüfdruck: 6000 psi - Stopfenmaterial: Aluminium - Gehäusematerial: Aluminium Allgemeine Leistung - Prüfdruck (psi x 1000): Klasse 2: 5, Klasse 3: 6 Materialien - Stift: 416 CRES, Passiviert - Stopfen: 2024-T4 oder T351 Aluminium, Grün eloxiert nach MIL-A-8625 Typ II B Bildspezifikationen - Maßansicht: Siehe Bild in den sekundären Bildern - Installationslochdetails: Siehe Bild in den sekundären Bildern Ersatzteile & Zubehör - Teilenummer: CUTX0100000B, Hydraulisches Installationswerkzeug - Teilenummer: CUTA2185205A, Installationswerkzeugsatz - Teilenummer: CUTA2186205B, Extraktionswerkzeugsatz - Teilenummer: PLRA2280010A, Überdimensionierter R.F.O.-Stopfen Für Abmessungen siehe Registerkarte Teilenummern & Spezifikationen. Teilenummern & Spezifikationen - Teilenummer: PLRA2180010A - D Max.: 0,2187 - D Min.: 0,2178 - C Nom.: 0,5 - M Nom.: 0,46 - K Nom.: 0,18 - L Nom.: 0,15 - X: 0,117 - Z: .112-48 - Gewicht (g): 0,8 - A Min.: 0,17 - B Min.: 0,08 - Reibahle-Durchmesser Klasse 2: 0,2187 - 0,2202 - Reibahle-Durchmesser Klasse 3: 0,2187 - 0,2192 Technische Merkmale / Spezifikationen: - Stopfendurchmesser: 0,218 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,218 Zoll - Prüfdruck: 6000 psi - Stopfenmaterial: Aluminium (2024-T4 oder T351, Grün eloxiert nach MIL-A-8625 Typ II B) - Stiftmaterial: 416 CRES, Passiviert - Verfügbare Größen: 0,156 bis 0,875 Zoll - Installiert mit dem hydraulischen Installationswerkzeug von The Lee Company - Keine Stützschulter erforderlich, kein Druck nach unten während der Installation - Teilenummer: PLRA2180010A
