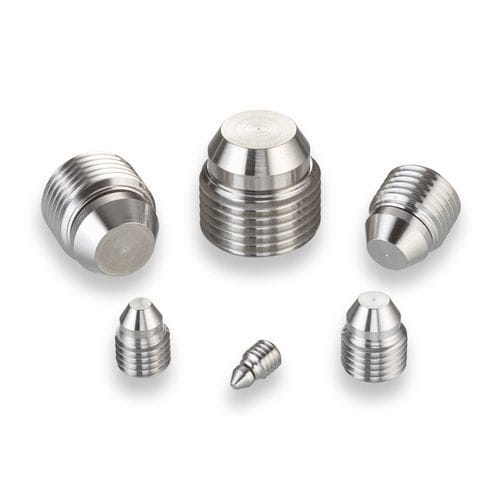

Zylinderförmiger Stopfen PLAA3124020A

GewindeEdelstahlAluminium

Dieser Gewindestopfen ist so konzipiert, dass er nur axiale Kraft auf das Installationsloch ausübt, was ihn ideal zum Abdichten von Löchern mit dünnen Wänden macht. Vollständig aus MP35N-Nickel-Kobalt-Legierung gefertigt, ist dieser A.F.O.-Stopfen NACE-konform und bietet hervorragenden Korrosionsschutz für anspruchsvolle Anwendungen in der Öl- und Gasindustrie. Dieser Stopfen verwendet eine Metall-zu-Metall-Dichtung für Hochdruckanwendungen. Er ist sowohl abnehmbar als auch wiederverwendbar und bietet einfachen Zugang zu abgedichteten Durchgängen. Die Größen reichen von 0,19 bis 0,75 Zoll. - Stopfendurchmesser: 0,312 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,209 Zoll - Prüfdruck: 56.000 psi - Stopfenmaterial: MP35N - Gehäusematerial: Inconel, Monel, MP35N oder Titan Allgemeine Leistung - Edelstahl: 56.000 psi - Aluminium: 26.000 psi - AISI 8630: 56.000 psi Materialien - Gewindekörper: MP35N (NACE MR0175 / ISO 15156) - Nase: MP35N (NACE MR0175 / ISO 15156) Teilenummern und Spezifikationen - Teilenummer: PLAA3124020A - A Min.: 0,136 - A Max.: 0,209 - D Nom.: 0,119 - E* Min.: 0,412 - F Min.: 0,09 - Gewicht: 2,1 g - B Gewinde: 0,312 - 24 - C Ref.: 0,415 - G Hex: 0,156 Ersatzteile und Zubehör - Teilenummer des Prägestempels: CUTA3120163A - Erforderliche Werkzeugdrehung: 150° +/- 30° - Prägedrehmoment (Aluminiumgehäuse): 85 in-lbs - Installationdrehmoment (Aluminiumgehäuse): 75 in-lbs - Prägedrehmoment (Stahl/AISI 8630 Gehäuse): 180 in-lbs - Installationdrehmoment (Stahl/AISI 8630 Gehäuse): 90 in-lbs Für Abmessungen siehe Registerkarte Teilenummern und Spezifikationen. Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen Seite A58 CAD-Hülle: 312 MP35N A.F.O.-Stopfenmodell (auf Anfrage erhältlich) Installationsverfahren: PS 1013 H: Installationsverfahren für A.F.O.®-Stopfen (auf Anfrage erhältlich) Installations- und Fertigungswerkzeuge: CUTA3120163A herunterladen: Prägestempel für Stopfen (auf Anfrage erhältlich) Doppeldichtende A.F.O.®-Stopfen bieten Vorlade- und Entlüftungsfunktionen (Artikel online verfügbar) Übersicht über Funktionen und Vorteile des Lee-Expansionsstopfens (Videoressource online verfügbar) Technische Spezifikationen: - Stopfendurchmesser: 0,312 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,209 Zoll - Prüfdruck: 56.000 psi - Stopfenmaterial: MP35N - Gehäusematerial: Inconel, Monel, MP35N oder Titan - Teilenummer: PLAA3124020A - Gewicht: 2,1 g - B Gewinde: 0,312 - 24 - Teilenummer des Prägestempels: CUTA3120163A - Erforderliche Werkzeugdrehung: 150° +/- 30° - Prägedrehmoment (Aluminiumgehäuse): 85 in-lbs - Installationdrehmoment (Aluminiumgehäuse): 75 in-lbs - Prägedrehmoment (Stahl/AISI 8630 Gehäuse): 180 in-lbs - Installationdrehmoment (Stahl/AISI 8630 Gehäuse): 90 in-lbs
