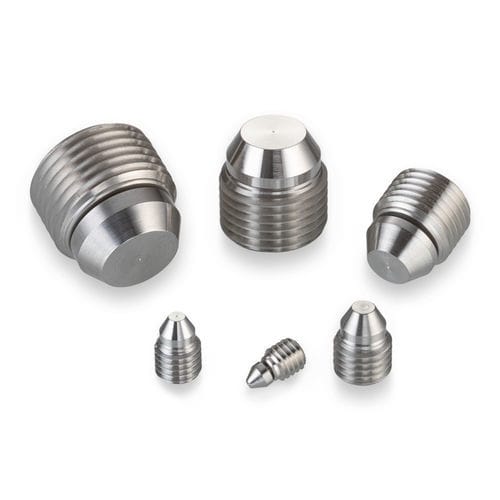

Zylinderförmiger Stopfen PLAA3724010A

GewindeEdelstahlAluminium

Dieser gewindegesicherte Stopfen ist so konzipiert, dass er nur auf das Installationsloch axiale Kraft ausübt, was ihn ideal zum Abdichten von Löchern mit dünnen Wänden macht. Er verwendet eine Metall-zu-Metall-Dichtung für Hochdruckanwendungen und ist sowohl abnehmbar als auch wiederverwendbar, was einen einfachen Zugang zu abgedichteten Durchgängen ermöglicht. A.F.O.-Stopfen verfügen über eine einzigartige schwimmende Dichtung, die sich selbst ausrichtet, um Gewindebohrungen zu ermöglichen, die nicht perfekt konzentrisch mit dem Durchgangsloch sind. Die Größen reichen von 0,19 bis 0,75 Zoll. - Stopfendurchmesser: 0,375 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,276 Zoll - Prüfdruck: 54.000 psi - Stopfenmaterial: Edelstahl - Gehäusematerial: Aluminium oder Edelstahl Allgemeine Leistung - Edelstahl: 54.000 psi - Aluminium: 24.000 psi - AISI 8630: 54.000 psi Materialien - Gewindekörper: 303 CRES, QQ-S-763C und AMS 5640 Typ I, Passivierung - Nase: 15-5 PH CRES, AMS 5659, Passivierung Dimensionale Ansichten & Installationslochdetails Für Abmessungen siehe bitte die Registerkarte Teilenummern & Spezifikationen. Teilenummern & Spezifikationen - Teilenummer: PLAA3724010A - A Min.: 0,187 - A Max.: 0,276 - D Nom.: 0,129 - E* Min.: 0,454 - F Min.: 0,12 - Gewicht: 3,6 g - B Gewinde: 0,375 - 24 - C Ref.: 0,455 - G Hex: 0,187 *Die Dimension (E) variiert mit Änderungen der Dimension (A). Alle Maße sind in Zoll. Diese Informationen dienen nur als Referenz. Ersatzteile & Zubehör - Prägeteilnummer: CUTA3750163A - Erforderliche Werkzeugdrehung: 150° +/- 30° - (Ref) Prägedrehmoment (Aluminiumgehäuse): 125 in-lbs - Installation Drehmoment (Aluminiumgehäuse): 100 in-lbs - (Ref) Prägedrehmoment (Stahl/AISI 8630 Gehäuse): 275 in-lbs - Installation Drehmoment (Stahl/AISI 8630 Gehäuse): 220 in-lbs - CAD-Hülle: 375 Edelstahl A.F.O. Stopfenmodell (auf Anfrage erhältlich) - Handbuch: Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen (siehe PDF in den Dokumenten) - Produktvideo: Übersicht über die Funktionen und Vorteile des Lee-Expansionsstopfens (siehe Videolink) Technische Spezifikationen - Produkttyp: Gewindegesicherter Stopfen - Dichtungstyp: Metall-zu-Metall - Abnehmbar/Wiederverwendbar: Ja - Selbstjustierende schwimmende Dichtung: Ja - Größenbereich: 0,19 bis 0,75 Zoll - Prüfdruck (Edelstahl): 54.000 psi - Stopfenmaterial: 303 CRES, 15-5 PH CRES - Gehäusematerial: Aluminium oder Edelstahl - Finish: Passivierung - Beispiel für Teilenummer: PLAA3724010A - Gewicht: 3,6 g - Gewinde: 0,375 - 24
