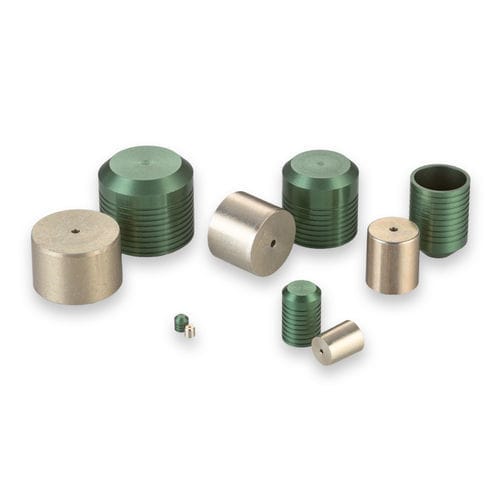

Zylinderförmiger Stopfen PLGA series

GewindeAluminiumForm

Dieses Mitglied unserer klassischen Lee Plug-Familie ist ideal für die Installation in Aluminiumverteilern. Lee Plugs sind nach wie vor die einfachste und erfolgreichste Methode zum Abdichten von quergebohrten Löchern. Bei der Installation des Stifts bewirkt die kontrollierte Expansion, dass sich die Ländereien und Rillen des Stopfens in das umgebende Material „beißen“ und unabhängige Dichtungen und Halteringe bilden. Die Größen reichen von 0,093 bis 0,656 Zoll. - Stopfendurchmesser: 0,281 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,250 Zoll - Prüfdruck: 14.000 psi - Stopfenmaterial: Aluminium - Gehäusematerial: Aluminium Allgemeine Leistung - Kurz: Klasse 1: 8, Klasse 2: 9, Klasse 3: 10 - Lang: Klasse 1: 9, Klasse 2: 12, Klasse 3: 14 Materialien - Stift: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Alodine Gelb gemäß MIL-DTL-5541 & Wachs - Stopfen: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Anodisieren Grün gemäß MIL-A-8625 Typ II B Dimensionale Ansichten & Installationslochdetails Für Abmessungen siehe bitte die Registerkarte Teilenummern & Spezifikationen. Teilenummern & Spezifikationen - PLGA2810010A: Kurz, D Max.: 0,2812, D Min.: 0,2803, C Nom.: 0,255, M Nom.: 0,23, K Nom.: 0,245, L Nom.: 0,193, Gewicht: 0,69g - PLGA2811010A: Lang, D Max.: 0,2812, D Min.: 0,2803, C Nom.: 0,37, M Nom.: 0,34, K Nom.: 0,247, L Nom.: 0,28, Gewicht: 1g Ersatzteile & Zubehör - CUTA2810203A: Installationswerkzeugsatz - CUTA2810103B: Extraktionswerkzeugsatz - CUTA2811103A: Messgerät - PLGA2910010A: Kurzer Übergrößen-Lee-Stopfen - PLGA2911010A: Langer Übergrößen-Lee-Stopfen CAD-Hüllen: Kurzes Modell des 281 Aluminium Lee Stopfens, Langes Modell des 281 Aluminium Lee Stopfens Handbuch: Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen Produktvideo: Übersicht über die Funktionen und Vorteile des Lee Expansionsstopfens Artikel: Doppeldichtende A.F.O.®-Stopfen bieten Vorlade- und Entlüftungsfunktionen Technische Spezifikationen / Merkmale: - Stopfendurchmesser: 0,281 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,250 Zoll - Prüfdruck: 14.000 psi - Stopfenmaterial: Aluminium (2024-T4 oder T351, SAE AMS-QQ-A-225/6) - Gehäusematerial: Aluminium - Stiftoberfläche: Alodine Gelb gemäß MIL-DTL-5541 & Wachs - Stopfenoberfläche: Anodisieren Grün gemäß MIL-A-8625 Typ II B - Verfügbare Größen: 0,093 bis 0,656 Zoll
