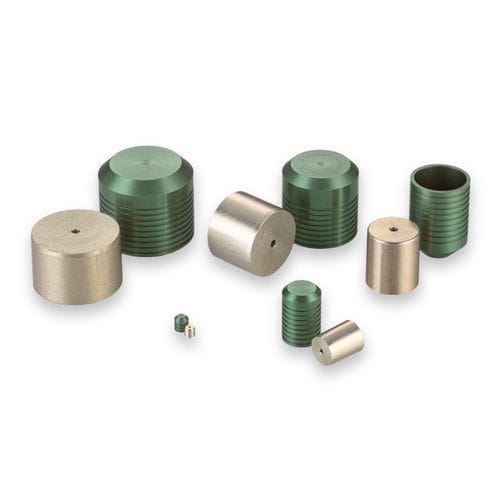

Zylinderförmiger Stopfen PLGA series

GewindeAluminiumForm

Dieses Mitglied unserer klassischen Lee Plug-Familie ist ideal für die Installation in Aluminiumverteilern. Lee Plugs sind nach wie vor die einfachste und erfolgreichste Methode zum Abdichten von quergebohrten Löchern. Bei der Installation des Stifts bewirkt die kontrollierte Ausdehnung, dass die Ländereien und Rillen des Steckers in das umgebende Material „beißen“ und unabhängige Dichtungen und Halteringe bilden. Die Größen reichen von 0,093 bis 0,656 Zoll. - Steckerdurchmesser: 0,218 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,187 Zoll - Prüfdruck: 15.000 psi - Steckermaterial: Aluminium - Gehäusematerial: Aluminium Allgemeine Leistung - Klasse 1: Kurz 8, Lang 9 - Klasse 2: Kurz 9, Lang 12 - Klasse 3: Kurz 10, Lang 15 Prüfdruck (psi x 1000) Materialien - Stift: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Alodine Gelb gemäß MIL-DTL-5541 & Wachs - Stecker: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Anodisieren Grün gemäß MIL-A-8625 Typ II B Dimensionale Ansichten und Installationslochdetails Für Abmessungen siehe Registerkarte Teilenummern & Spezifikationen. Teilenummern & Spezifikationen - PLGA2180010A: Kurz, D Max. 0,2187, D Min. 0,2178, C Nom. 0,187, M Nom. 0,167, K Nom. 0,179, L Nom. 0,145, Gewicht 0,3g - PLGA2181010A: Lang, D Max. 0,2187, D Min. 0,2178, C Nom. 0,307, M Nom. 0,277, K Nom. 0,182, L Nom. 0,218, Gewicht 0,51g Alle Abmessungen sind in Zoll. Diese Informationen dienen nur als Referenz. Ersatzteile & Zubehör - CUTA2180203A: Installationswerkzeugsatz - CUTA2180103B: Extraktionswerkzeugsatz - CUTA2181103A: Messgerät - PLGA2280010A: Kurzer Übergrößen-Lee Plug - PLGA2281010A: Langer Übergrößen-Lee Plug - CAD-Hüllen: 218 Aluminium Lee Plug Kurzes Modell, 218 Aluminium Lee Plug Langes Modell - Handbuch: Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen (Seite A20) - Produktvideo: Übersicht über die Funktionen und Vorteile des Lee Plug Expansionssteckers - Artikel: Doppeldichtende A.F.O.®-Stecker bieten Vorlade- und Entlüftungsfunktionen Technische Spezifikationen - Steckerdurchmesser: 0,218 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,187 Zoll - Prüfdruck: 15.000 psi - Steckermaterial: Aluminium (2024-T4 oder T351, SAE AMS-QQ-A-225/6, Anodisieren Grün gemäß MIL-A-8625 Typ II B) - Stiftmaterial: Aluminium (2024-T4 oder T351, SAE AMS-QQ-A-225/6, Alodine Gelb gemäß MIL-DTL-5541 & Wachs) - Verfügbare Größen: 0,093 bis 0,656 Zoll
