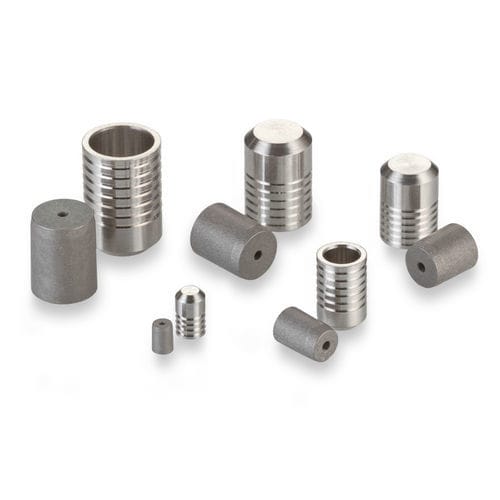

Zylinderförmiger Stopfen PLGM0501020A

GewindeEdelstahlForm

Dieses Mitglied unserer klassischen Lee Plug-Familie ist ideal für die Installation in Edelstahlverteilern. Lee-Plugs sind nach wie vor die einfachste und erfolgreichste Methode zum Abdichten von quergebohrten Löchern. Bei der Installation des Stifts bewirkt die kontrollierte Ausdehnung, dass die Ländereien und Rillen des Plugs in das umgebende Material „beißen“ und unabhängige Dichtungen und Halteringe bilden. Die Größen reichen von 2,5 bis 8 mm. - Plug-Durchmesser: 5,00 mm - Max. abdichtbarer Durchgangsdurchmesser: 4,2 mm - Prüfdruck: 196 MPa - Plug-Material: Edelstahl - Gehäusematerial: Inconel, Monel, MP35N, Edelstahl oder Titan Allgemeine Leistung - Prüfdruck (kurz): 83 MPa (Klasse 1), 98 MPa (Klasse 2), 113 MPa (Klasse 3) - Prüfdruck (lang): 123 MPa (Klasse 1), 167 MPa (Klasse 2), 196 MPa (Klasse 3) Materialien - Stift: 416 CRES, QQ-S-763C, Rc 20-34, Passiviert & Gewachst - Plug: 416 CRES, QQ-S-763C, Rc 20-34, Passiviert Teilenummern & Spezifikationen - PLGM0500020A: Kurz - PLGM0501020A: Lang Ersatzteile & Zubehör - CUTA1870203A: Installationswerkzeugsatz - CUTM0500103B: Extraktionswerkzeugsatz - CUTM0501103A: Messgerät Installationsverfahren: PS 203 REV L: Designkriterien und Installations- und Extraktionsverfahren für Lee Plug-Expansionsstopfen Installations- & Fertigungswerkzeuge - CUTA1870203A: Plug-Installationswerkzeug - CUTM0500103B: Plug-Extraktionswerkzeugsatz - CUTM0501103A: Plug-Messgerät Bildspezifikationen - Maßansicht und Installationslochdetails verfügbar CAD-Hüllen - 5,00 Edelstahl-Metrik-Lee-Stopfen Kurzmodell - 5,00 Edelstahl-Metrik-Lee-Stopfen Langmodell Wichtige Produktfakten - Plug-Durchmesser: 5,00 mm - Max. abdichtbarer Durchgangsdurchmesser: 4,2 mm - Prüfdruck: 196 MPa - Plug-Material: Edelstahl - Gehäusematerial: Inconel, Monel, MP35N, Edelstahl oder Titan Spezifikationen / Technische Merkmale - Größen: 2,5 bis 8 mm - Prüfdruck (kurz): 83 MPa (Klasse 1), 98 MPa (Klasse 2), 113 MPa (Klasse 3) - Prüfdruck (lang): 123 MPa (Klasse 1), 167 MPa (Klasse 2), 196 MPa (Klasse 3) - Stiftmaterial: 416 CRES, QQ-S-763C, Rc 20-34, Passiviert & Gewachst - Plug-Material: 416 CRES, QQ-S-763C, Rc 20-34, Passiviert
