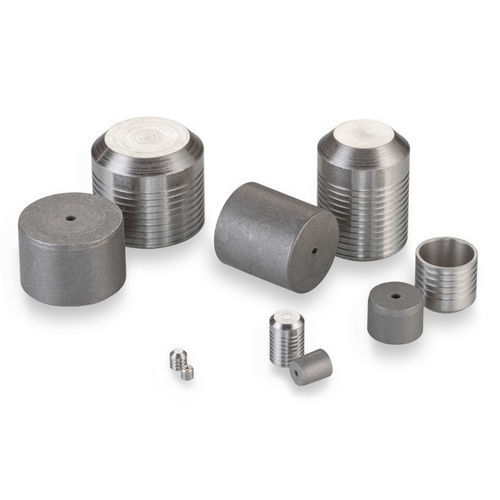

Zylinderförmiger Stopfen PLGA series

GewindeEdelstahlTitan

Dieses Mitglied unserer klassischen Lee-Stopfen-Familie ist ideal für die Installation in Edelstahlverteilern. Lee-Stopfen sind nach wie vor die einfachste und erfolgreichste Methode zum Abdichten von quergebohrten Löchern. Bei der Installation des Stifts bewirkt die kontrollierte Ausdehnung, dass die Ländereien und Rillen des Stopfens in das umgebende Material „beißen“ und unabhängige Dichtungen und Halteringe bilden. Die Größen reichen von 0,093 bis 0,656 Zoll. - Stopfendurchmesser: 0,312 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,281 Zoll - Prüfdruck: 24.000 psi - Stopfenmaterial: Edelstahl - Gehäusematerial: Edelstahl oder Titan Allgemeine Leistung - Klasse 1: Kurz 12, Lang 18 - Klasse 2: Kurz 14, Lang 20 - Klasse 3: Kurz 16, Lang 24 Prüfdruck (psi x 1000) Materialien - Stift: 416 CRES, QQ-S-763C, Rc 20-34, Passiviert & Gewachst - Stopfen: 416 CRES, QQ-S-763C, Rc 20-34, Passiviert Teilenummern & Spezifikationen - PLGA3120020A: Kurz, 0,3124 - 0,3149 - PLGA3121020A: Lang, 0,3124 - 0,3149 Alle Maße sind in Zoll. Diese Informationen dienen nur als Referenz. Ersatzteile & Zubehör - CUTA3120203A: Installationswerkzeugsatz - CUTA3120103B: Extraktionswerkzeugsatz - CUTA3121103A: Messgerät - PLGA3220020A: Kurzer Übergrößen-Lee-Stopfen - PLGA3221020A: Langer Übergrößen-Lee-Stopfen Für Maße beachten Sie bitte die Registerkarte Teilenummern & Spezifikationen. Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen Seite A28 (siehe Dokumente) Installationsverfahren: PS 203 REV L: Designkriterien und Installations- und Extraktionsverfahren für Lee-Expansionsstopfen (siehe Dokumente) Installations- und Fertigungswerkzeuge: Laden Sie CUTA3120203A herunter: Stopfen-Installationswerkzeug (siehe Dokumente), Laden Sie CUTA3120103B herunter: Stopfen-Extraktionswerkzeugsatz (siehe Dokumente), Laden Sie CUTA3121103A herunter: Stopfen-Messgerät (siehe Dokumente) CAD-Hüllen: 312 Edelstahl-Lee-Stopfen Langmodell, 312 Edelstahl-Lee-Stopfen Kurzmodell (siehe Ressourcen) Wichtige Produktfakten - Stopfendurchmesser: 0,312 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,281 Zoll - Prüfdruck: 24.000 psi - Stopfenmaterial: Edelstahl - Gehäusematerial: Edelstahl oder Titan
