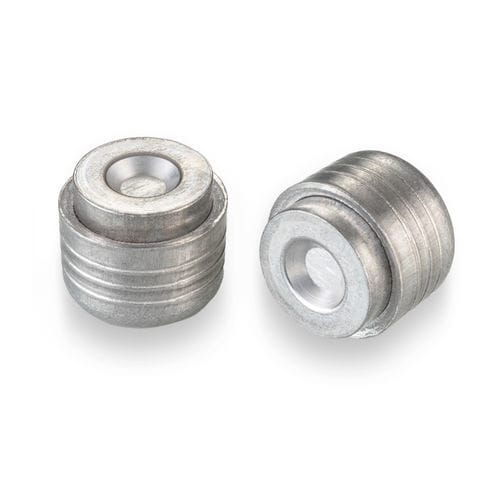

Konischer Stopfen PLBA1103610S

GewindegewindelosEdelstahl

Dieser vormontierte konische Expansionsstopfen aus Aluminium ist so konstruiert, dass er Flüssigkeitsdurchgänge in Metallgussteilen abdichtet und eine leckagefreie Abdichtung ohne Gewinde, O-Ringe oder Dichtmittel schafft. Sein einzigartiges konisches Design eliminiert die Notwendigkeit enger Fertigungstoleranzen und ermöglicht es Designern, die Wandstärke um den Stopfen herum zu minimieren, selbst bei spröden Gehäusematerialien. Der vormontierte Stopfen erleichtert einen zuverlässigen automatisierten oder manuellen Installationsprozess. Er ist ideal für Anwendungen mit hohem Volumen. - Stopfendurchmesser: 11,03 mm - Max. abdichtbarer Durchgangsdurchmesser: 10,39 mm - Nenndruck: 35 bar - Stopfenmaterial: Aluminium - Gehäusematerial: Aluminium, Gusseisen, Edelstahl oder Stahl Allgemeine Leistung - Nenndruck*: 35 bar - Max. abdichtbarer Durchgangsdurchmesser: 10,39 mm - Maximale Temperaturbewertung: 135°C - Typische Installationskraft in Aluminium: 6,2 kN - Akzeptable Gehäusematerialien: Aluminium, Gusseisen, Edelstahl und Stahl *Der Nenndruck kann je nach spezifischen Anwendungsanforderungen höher sein. Materialien - Stift: 6061 Aluminium - Stopfen: 6061 Aluminium Teilenummern & Spezifikationen - TEILNUMMER: PLBA1103610S - GEWICHT: 1,5 g - INSTALLATIONSLOCH-ZEICHNUNGSNUMMER: 1INST002870S Ersatzteile & Zubehör - TEILNUMMER: PLBT0110901S, BESCHREIBUNG: Installationswerkzeug für 11 mm Short Betaplug - TEILNUMMER: PLBT1100012S, BESCHREIBUNG: Konischer Reibahle für 11 mm Short Betaplug - TEILNUMMER: PLBT1100014S, BESCHREIBUNG: Konischer Reibahle für 11 mm Short Betaplug, grobe Ausführung - Maßansicht: 2D- und Installationslochzeichnungen verfügbar (siehe Bilder). - Für weitere Informationen: Siehe das Handbuch für industrielle Mikrohydrauliklösungen für Automobil- und Industrieanwendungen, Seite A79-A80, A85-A88. Wichtige technische Spezifikationen: - Stopfendurchmesser: 11,03 mm - Max. abdichtbarer Durchgangsdurchmesser: 10,39 mm - Nenndruck: 35 bar - Maximale Temperaturbewertung: 135°C - Typische Installationskraft in Aluminium: 6,2 kN - Stopfenmaterial: 6061 Aluminium - Akzeptable Gehäusematerialien: Aluminium, Gusseisen, Edelstahl, Stahl - Teilenummer: PLBA1103610S - Gewicht: 1,5 g - Installationsloch-Zeichnungsnummer: 1INST002870S
