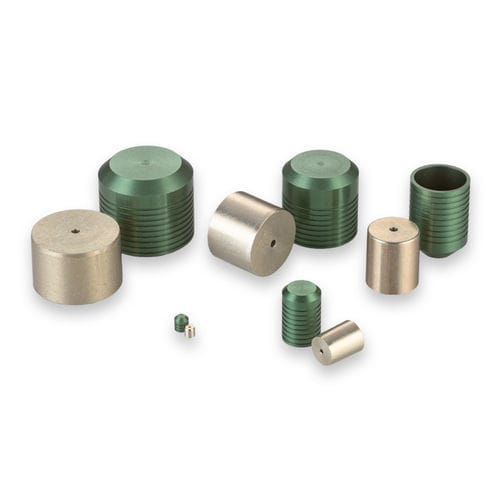

Zylinderförmiger Stopfen PLGA series

GewindegewindelosAluminium

Dieses Mitglied unserer klassischen Lee Plug-Familie ist ideal für die Installation in Aluminiumverteiler. Lee Plugs sind nach wie vor die einfachste und erfolgreichste Methode zum Abdichten von quergebohrten Löchern. Bei der Installation des Stifts bewirkt die kontrollierte Ausdehnung, dass die Ländereien und Rillen des Steckers in das umgebende Material „beißen“ und unabhängige Dichtungen und Halteringe bilden. Die Größen reichen von 0,093 bis 0,656 Zoll. - Steckerdurchmesser: 0,406 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,375 Zoll - Prüfdruck: 13.000 psi - Steckermaterial: Aluminium - Gehäusematerial: Aluminium Allgemeine Leistung - Klasse 1: Kurz 6, Lang 8 - Klasse 2: Kurz 8, Lang 10 - Klasse 3: Kurz 10, Lang 13 Prüfdruck (psi x 1000) Materialien - Stift: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Alodine Gelb gemäß MIL-DTL-5541 & Wachs - Stecker: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Anodisieren Grün gemäß MIL-A-8625 Typ II B Dimensionale Ansichten & Installationslochdetails Für Abmessungen siehe Registerkarte Teilenummern & Spezifikationen. Teilenummern & Spezifikationen - PLGA4060010A: Kurz, D Max. 0,4062, D Min. 0,4053, C Nom. 0,365, M Nom. 0,305, K Nom. 0,357, L Nom. 0,256, Gewicht 2g, A Min. 0,325, N Dia. Ref. 0,375, W Min. 0,125, Ream Dia. Klasse 1: 0,4062 - 0,4087, Klasse 2: 0,4062 - 0,4077, Klasse 3: 0,4062 - 0,4067 - PLGA4061010A: Lang, D Max. 0,4062, D Min. 0,4053, C Nom. 0,565, M Nom. 0,465, K Nom. 0,357, L Nom. 0,397, Gewicht 3g, A Min. 0,5, N Dia. Ref. 0,375, W Min. 0,125, Ream Dia. Klasse 1: 0,4062 - 0,4087, Klasse 2: 0,4062 - 0,4077, Klasse 3: 0,4062 - 0,4067 Alle Abmessungen sind in Zoll. Diese Informationen dienen nur als Referenz. Ersatzteile & Zubehör - CUTA4060303A: Installationswerkzeugsatz - CUTA4060103B: Extraktionswerkzeugsatz - CUTA4061103A: Messgerät - PLGA4160010A: Kurzer Übergrößen-Lee Plug - PLGA4161010A: Langer Übergrößen-Lee Plug - CAD-Hüllen: Kurzes Modell des 406 Aluminium Lee Plug, Langes Modell des 406 Aluminium Lee Plug - Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen (siehe PDF in Dokumenten) - Installationsverfahren: PS 203 REV L: Designkriterien und Installations- und Extraktionsverfahren für Lee Plug Expansionsstecker (siehe PDF in Dokumenten) - Installations- und Fertigungswerkzeuge: CUTA4060103B: Plug-Extraktionswerkzeugsatz (siehe PDF in Dokumenten), CUTA4060303A: Plug-Installationswerkzeug (siehe PDF in Dokumenten), CUTA4061103A: Plug-Messgerät (siehe PDF in Dokumenten) Technische Spezifikationen / Merkmale: - Steckerdurchmesser: 0,406 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,375 Zoll - Prüfdruck: 13.000 psi - Steckermaterial: Aluminium (2024-T4 oder T351, SAE AMS-QQ-A-225/6) - Stiftmaterial: Aluminium (2024-T4 oder T351, SAE AMS-QQ-A-225/6) - Stiftoberfläche: Alodine Gelb gemäß MIL-DTL-5541 & Wachs - Steckeroberfläche: Anodisieren Grün gemäß MIL-A-8625 Typ II B - Verfügbare Größen: 0,093 bis 0,656 Zoll - Erhältlich in kurzen und langen Versionen
