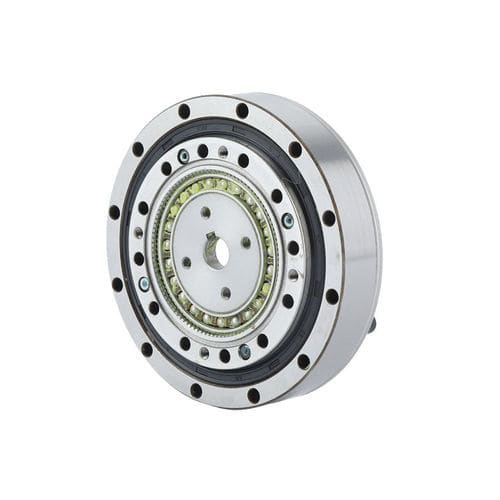

Well-Servogetriebe FHG-I-40

koaxialmit Keilbohrungmit hoher Gesamtsteifigkeit

Einführung
Die FHG-I Serie von Wellengang-Getrieben verfügt über einen integrierten Nocken‑Wellengenerator, dessen Nockenwellenbohrung an das Motorenmodell des Kunden anpassbar ist. Die Eingangsachse passt direkt in die Innenbohrung des Wellengenerators und wird über einen Flachkeil verbunden. Die Einheit enthält ein eingebautes Kreuzrollen‑Hauptlager mit hoher Steifigkeit. Übliche Verbindungsmethoden sind: feststehendes starrer Zahnkranz-Ende mit Flexspline‑Abgang oder feststehende Flexspline mit Abgang starrer Zahnkranz.

Eigenschaften

• Integrierter Nocken‑Wellengenerator für vereinfachte Montage und mehrere Installationsoptionen.
• Anpassbare Nockenwellenbohrung zur Aufnahme verschiedener Motorenmodelle.
• Eingangsachse passt in die Innenbohrung des Wellengenerators und wird über Flachkeil gekoppelt.
• Eingebautes Kreuzrollen‑Hauptlager für erhöhte Steifigkeit.
• Hohe Drehmomentkapazität in den verfügbaren Größen.
• Gute Dreh‑ und Positioniergenauigkeit; koaxialer Ein‑ und Ausgang.

Anlaufmoment (FHG-Serie)
Typ / Übersetzungsverhältnisse: 11 | 14 | 17 | 20 | 25 | 32 | 40
Größe 50: - | 8,8 | 27 | 36 | 56 | 85 | 136 (cNm)
Größe 80: - | 7,5 | 25 | 33 | 50 | 74 | 117 (cNm)
Größe 100: - | 6,9 | 24 | 32 | 49 | 72 | 112 (cNm)
Größe 120: - | 6,9 | 24 | 31 | 48 | 68 | 110 (cNm)
Größe 160: - | - | - | 31 | 47 | 67 | 105 (cNm)

Momenten-/Lastkapazitäten (Beispiele)
FHG-14: Mbdi 41 Nm; Mb max 80 Nm; Ft di 270 N; Ft max 490 N; Fa di 270 N; Fa max 490 N
FHG-17: Mbdi 72 Nm; Mb max 140 Nm; Ft di 400 N; Ft max 700 N; Fa di 400 N; Fa max 700 N
FHG-20: Mbdi 140 Nm; Mb max 280 Nm; Ft di 650 N; Ft max 1150 N; Fa di 650 N; Fa max 1150 N
FHG-25: Mbdi 243 Nm; Mb max 480 Nm; Ft di 900 N; Ft max 1600 N; Fa di 900 N; Fa max 1600 N
FHG-32: Mbdi 460 Nm; Mb max 900 Nm; Ft di 1350 N; Ft max 2300 N; Fa di 1350 N; Fa max 2300 N
FHG-40: Mbdi 600 Nm; Mb max 1200 Nm; Ft di 2000 N; Ft max 3500 N; Fa di 2000 N; Fa max 3500 N

Leistungsübersicht
Die technischen Unterlagen (Datenblätter) enthalten detaillierte Tabellen zu: an Übersetzungsverhältnis und Größe (50, 80, 100, 120, 160) gebundenen Anlaufmomenten, modellbezogenen Momenten/Lastkapazitäten, zulässigen Spitzenmomenten beim Start/Stopp, zulässigen Durchschnittsmomenten, Nenndrehmomenten bei definierten Eingangsdrehzahlen, maximal zulässigen Eingangsdrehzahlen (modell-/konfigurationsabhängig), Spielwerten (ArcSec), Gewichten und Auslegungslebensdauer je Konfiguration. CAD/PDF‑Zeichnungen und herunterladbare Produktblätter stehen im Downloadbereich zur Verfügung.

Technische Daten / Spezifikationen

• Serie: FHG (FHG‑I Familie und Varianten).
• Wellengenerator: integrierte Nocken‑Konstruktion; Nockenwellenbohrung an motorische Bauformen anpassbar.
• Eingangsachse: direkter Sitz in der Innenbohrung des Wellengenerators; Kopplung über Flachkeil.
• Hauptlager: integriertes Kreuzrollenlager hoher Steifigkeit.
• Kopplungsmethoden: feststehendes starrer Zahnkranz‑Ende / Flexspline‑Abgang oder feststehende Flexspline / starrer Zahnkranz‑Abgang.
• Verfügbare Modelle: FHG-14, FHG-17, FHG-20, FHG-25, FHG-32, FHG-40.
• Verfügbare Übersetzungen: 11, 14, 17, 20, 25, 32, 40 (modellabhängig).
• Detaillierte Angaben zu Anlaufmoment, Momenten/Lasten, maximalen Drehzahlen, Spiel, Massen und Lebensdauer je Modell in den Produktdatenblättern.
• Dokumentation: CAD/PDF‑Zeichnungen und technische Datenblätter zum Herunterladen.
