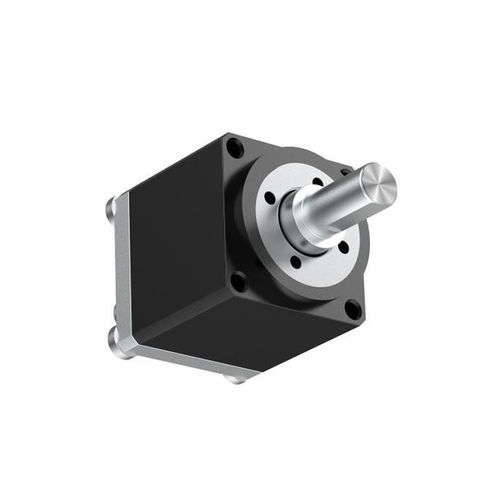

Well-Mikrogetriebe CSF 11

koaxialRitzel-Wellen0,1 - 0,2 Nm

Einführung
Die CSF-mini Serie von Miniatur-Harmonischen Antrieben wurde für Anwendungen mit engen Platz- und Gewichtsanforderungen entwickelt. Sie verfügt über eine Becher-Flexspline und wird als vormontierte, modulare Einheit für die sofortige Integration geliefert. Das Hauptlager verwendet kompakte Vierpunkt-Kontakt-Kugellager zur direkten Unterstützung äußerer Lasten. Es stehen zwei Ausführungen zur Verfügung: Motorbefestigung (2XH) und Welleingang (1U), wobei letzterer Eingaben über Riemen, Zahnräder oder Kupplungen unterstützt. Wählen Sie Modell und Übersetzung entsprechend Ihren mechanischen Design- und Leistungsanforderungen.

Eigenschaften

• Becher-Flexspline zur Verringerung des Bauraums und des Gewichts
• Koaxiale Eingangs- und Ausgangskonfiguration für kompakte Antriebsstränge
• Hohe Drehgenauigkeit und Positionierpräzision bei geringem Spiel
• Vormontierte modulare Bauform für schnelle Installation

Spezifikationen (Tabelle)
Modell | Übersetzungsverhältnis | Nennmoment am Eingang 2000 U/min [N·m] | Zulässiges Spitzenmoment beim Anlauf/Stop [N·m] | Maximal zulässiger Wert des mittleren Lastmoments [N·m] | Maximal zulässiges Augenblicksmoment [N·m] | Max. zulässige Eingangs-Drehzahl [U/min] | Zulässige mittlere Eingangsdrehzahl [U/min] | Zahnradspiel (Bogensek) | 1/4GD [kg·cm2] | Masse (kg)
CSF Series - 03 | 30 | 0.06 | 0.13 | 0.10 | 0.22 | 10000 | 6500 | ≤20 | 5.3x10-7 | 0.017
CSF Series - 03 | 50 | 0.11 | 0.21 | 0.13 | 0.41 | 10000 | 6500 | ≤20 | 5.3x10-7 | 0.017
CSF Series - 05 | 30 | 0.25 | 0.50 | 0.38 | 0.90 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039
CSF Series - 05 | 50 | 0.40 | 0.90 | 0.53 | 1.80 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039
CSF Series - 05 | 80 | 0.52 | 1.35 | 0.84 | 2.50 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039
CSF Series - 08 | 30 | 0.90 | 1.80 | 1.40 | 3.30 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.106
CSF Series - 08 | 50 | 1.80 | 3.30 | 2.30 | 6.60 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.106
CSF Series - 08 | 80 | 2.20 | 4.30 | 2.90 | 8.00 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.106
CSF Series - 08 | 100 | 2.40 | 4.80 | 3.30 | 9.00 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.106
CSF Series - 11 | 30 | 2.10 | 4.10 | 3.10 | 8.20 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.20
CSF Series - 11 | 50 | 3.50 | 8.30 | 5.50 | 17.00 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.20
CSF Series - 11 | 80 | 4.50 | 10.20 | 8.50 | 22.00 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.20
CSF Series - 11 | 100 | 5.00 | 11.00 | 8.90 | 25.00 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.20

Technische Daten

• Serie: CSF-mini
• Produktvarianten: 2XH (Motorbefestigung) und 1U (Welleingang)
• Flexspline: Becher-Flexspline für kompakte, leichte Anwendungen
• Hauptlager: kompakte Vierpunkt-Kontakt-Kugellager
• Produktform: vormontierte Module
• Unterstützte Eingangsformen (1U): Riemen, Zahnräder, Kupplungen
• Konfiguration: koaxialer Ein- und Ausgang
• Leistungsbereich: Nennmoment ≈0,06–5,0 N·m; Spitzen- und Momentwerte sowie zulässige Drehzahlen siehe Tabelle
• Spiel: typ. ≤20 Bogensek (≤10 Bogensek für bestimmte Größen/Verhältnisse)
• Typische max. Eingangs-Drehzahl: bis zu 10000 U/min je nach Modell
