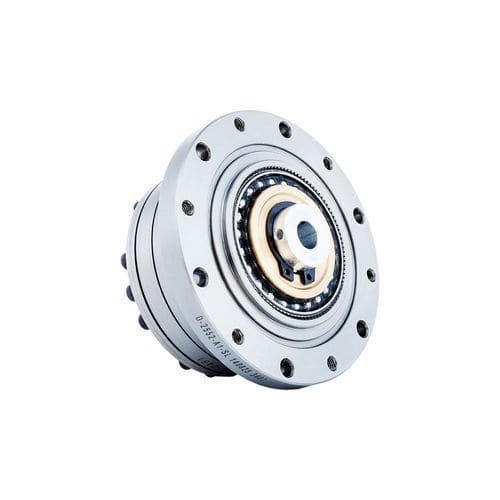

Well-Servogetriebe FSG-II-17

koaxialmit Keilbohrung10 - 20 Nm

Das Dehnungswellengetriebe der Serie FSG-II verwendet einen Kreuzschieber-Kupplungsmechanismus für seinen Wellengenerator. Die Abmessungen der Nockenwellenbohrung können für bestimmte Motormodelle angepasst werden. Die Eingangswelle greift über eine Passfederverbindung direkt in die Innenbohrung des Wellengenerators ein. Bei dieser Konfiguration ist die runde Keilnut an der Basis befestigt und die Flexspline dient als Ausgangsende. Merkmale ● Der Wellengenerator verfügt über eine integrierte Nockenstruktur, die eine größere Toleranz bei der Bearbeitungsgenauigkeit der Komponenten bietet, die Selbstausrichtung ermöglicht und die koaxiale Ausrichtung innerhalb der erforderlichen Spezifikationen beibehält. ● Höhere Drehmomentkapazität bei optimierter kompakter Bauweise ● Hervorragende Rotations- und Positioniergenauigkeit ● Koaxialer Eingang und Ausgang ● Häufig in Roboterarm-Endeffektoren oder abgedichteten Drehtischen verwendet Wellengenerator-Kupplung Harmonic Drive Gearbox Verdrehspiel：≤20arcsec Anwendung: Industrieroboter, kollaborative Roboter, medizinische Roboter, Halbleiterausrüstung, Luft- und Raumfahrt und Verteidigung, Automatisierung und Präzisionsmaschinen, Kamera-, Lidar- und Sensorplattformen, Forschungs- und Laborausrüstung
