Well-Servogetriebe FHG-II-20

koaxialmit Keilbohrungmit geringem Spiel

Einführung

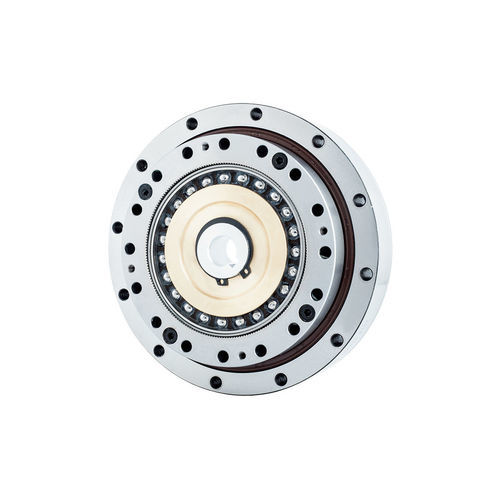

Die FHG-II Wellengetriebe-Serie integriert einen Wellengenerator mit Kreuzrollenlager-Kupplung, die eine automatische Feineinstellung der Koaxialität ermöglicht. Die Nockenwellenbohrung ist an das Motorenmodell des Kunden anpassbar; die Eingangswelle passt direkt in das Innenbohrung des Wellengenerators und wird mittels Passfeder verbunden. Ein integriertes Kreuzrollen-Hauptlager trägt die Hauptlast. Übliche Anschlussarten: feststehendes starrrad mit Flexspline-Ausgang oder feststehende Flexspline mit starrrad-Ausgang.

Hauptmerkmale

• Wellengenerator mit Kreuzrollenlager-Kupplung zur vereinfachten Montage.
• Hervorragende Dreh- und Positionsgenauigkeit.
• Hohe Drehmomentkapazität über die verfügbaren Modelle.
• Hohe Struktursteifigkeit mit koaxialem Ein- und Ausgang.
• Einstellbare Nockenwellenbohrung zur Anpassung an Kundenmotoren; direkte Eingangswellenanbindung mit Passfeder.

Leistung & Tabellen (Zusammenfassung)
Detaillierte technische Tabellen sind modell- und Übersetzungsverhältnisbezogen verfügbar (FHG-14, FHG-17, FHG-20, FHG-25, FHG-32, FHG-40). Enthaltene Daten:

• Anlaufdrehmomenttabelle (Einheit: cNm) nach Typ und Übersetzungsverhältnis.
• Nennmoment bei 2000 r/min Eingang, zulässiges Spitzendrehmoment beim Start/Stop und zulässiges mittleres Lastmoment.
• Zulässige maximale Eingangsdrehzahl, Spiel (Arc Sec), Gewicht und Auslegungslebensdauer je Modell/Verhältnis.
• Momentenbelastungswerte (Mb, Ft, Fa) und zulässige Sofortwerte je Modell.

Anschluss- und mechanische Hinweise

• Die Größe der Nockenwellenbohrung ist an das Motorenmodell des Kunden anpassbar.
• Die Eingangswelle wird direkt in das Innenbohrung des Wellengenerators eingesetzt und mit Passfeder gesichert.
• Standardintegration: feststehendes starrrad / Flexspline-Ausgang oder feststehende Flexspline / starrrad-Ausgang je nach Installation.

Technische Spezifikationen

• Serie: FHG (Referenz FHG-II).
• Wellengenerator-Kupplung: Kreuzrollenlager-Kupplung zur automatischen Feineinstellung der Koaxialität.
• Hauptlager: integriertes Kreuzrollen-Hauptlager mit hoher Steifigkeit.
• Eingang/Ausgang: koaxiale Anordnung; direkte Eingangswellen-Schnittstelle.
• Abgedeckte Modelle: FHG-14, FHG-17, FHG-20, FHG-25, FHG-32, FHG-40 (siehe Tabellen für werte pro Übersetzungsverhältnis).
• Typisches Spiel: ≤ 20 Arc Sec je nach Modell und Konfiguration.
• Leistungsdaten: Nenn- und Spitzendrehmomente, radiale/axiale Belastungsgrenzen, zulässige Drehzahlen, Gewichte und Auslegungslebensdauer in den technischen Tabellen dokumentiert.
