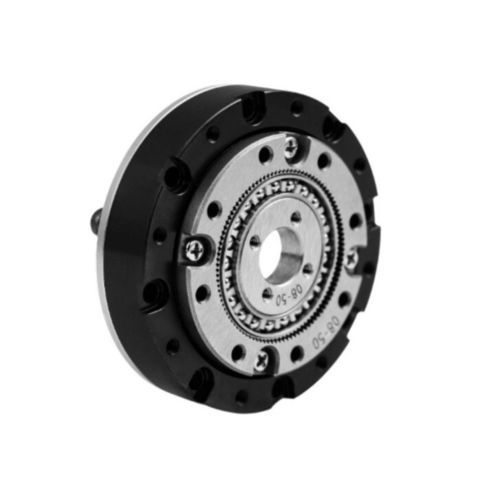

Wellgetriebe SHD-mini

koaxialmit Vollwelle0 - 0,1 Nm

Einführung Die SHD-mini-Serie von Harmonic Drives ist für Anwendungen mit Anforderungen an kleines Volumen und Gewicht konzipiert und verfügt über kompakte axiale Abmessungen und ein Flexspline im Top-Hat-Stil. Diese Serie liefert ausschließlich vormontierte modulare Produkte für den sofortigen Einsatz. Das Hauptlager verwendet kompakte Vierpunkt-Kontaktkugellager, um externe Lasten direkt zu unterstützen. Die Wellendurchmesser in dieser Serie können an spezifische Motorwellengrößen angepasst werden. Wählen Sie das am besten geeignete Motormodell basierend auf Ihren mechanischen Designanforderungen. Eigenschaften - Kompakte Größe und leichtes Design - Kompaktes und vereinfachtes Design - Hervorragende Rotationsgenauigkeit und Positionierungspräzision - Koaxiale Eingangs- und Ausgangskonfiguration Spezifikation Modell | Übersetzungsverhältnis | Nennmoment bei Eingang 2000r/min [N.m] | Zulässiges Spitzendrehmoment beim Starten und Stoppen [N.m] | Maximal zulässiger Wert des durchschnittlichen Lastmoments [N.m] | Maximal zulässiges Moment [N.m] | Maximal zulässige Eingangsgeschwindigkeit [r/min] | Zulässige durchschnittliche Eingangsgeschwindigkeit [r/min] | Getriebespiel (arcsec) | 1/4GD[kgcm2] | Masse (kg) SHD Serie | 03 | 30 | 0.08 | 0.15 | 0.12 | 0.25 | 10000 | 6500 | ≤20 | 7.0x10-4 | 0.016 SHD Serie | 03 | 50 | 0.13 | 0.24 | 0.16 | 0.5 | 10000 | 6500 | ≤20 | 7.0x10-4 | 0.016 SHD Serie | 05 | 30 | 0.23 | 0.47 | 0.35 | 0.85 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.040 SHD Serie | 05 | 50 | 0.38 | 0.87 | 0.5 | 1.7 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.040 SHD Serie | 05 | 80 | 0.5 | 1.2 | 0.82 | 2.2 | 10000 | 6500 | ≤10 | 2.5x10-4 | 0.040 SHD Serie | 08 | 30 | 0.8 | 1.6 | 1.3 | 3.2 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.061 SHD Serie | 08 | 50 | 1.6 | 3.16 | 2.1 | 6.1 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.061 SHD Serie | 08 | 80 | 2.1 | 4 | 2.9 | 7.5 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.061 SHD Serie | 08 | 100 | 2.4 | 4.6 | 3.2 | 8.7 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.061 SHD Serie | 11 | 30 | 2.1 | 4.1 | 3.1 | 8.2 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.127 SHD Serie | 11 | 50 | 3.2 | 7.8 | 5.1 | 15 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.127 SHD Serie | 11 | 80 | 4.2 | 9.5 | 7.2 | 20 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.127 SHD Serie | 11 | 100 | 4.8 | 10.5 | 8.7 | 23 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.127 SHD Serie | 14 | 30 | 3.8 | 8.7 | 6.2 | 15 | 8500 | 3500 | ≤20 | 3.4x10-1 | 0.312 SHD Serie | 14 | 50 | 4.8 | 16 | 6.8 | 32 | 8500 | 3500 | ≤20 | 3.4x10-1 | 0.312 SHD Serie | 14 | 80 | 6.4 | 22 | 9.5 | 45 | 8500 | 3500 | ≤10 | 3.4x10-1 | 0.312 SHD Serie | 14 | 100 | 7.4 | 26 | 10.8 | 50 | 8500 | 3500 | ≤10 | 3.4x10-1 | 0.312 Technische Spezifikationen / Merkmale - Serie: SHD-mini - Flexspline im Top-Hat-Stil - Vormontiertes modulares Produkt - Kompaktes Vierpunkt-Kontaktkugellager - Anpassbare Wellendurchmesser - Koaxialer Ein-/Ausgang - Hohe Rotationsgenauigkeit - Leicht und kompakt
