Well-Servogetriebe FHG-III-25

koaxialmit Hohlwelle200 - 500 Nm

Einführung

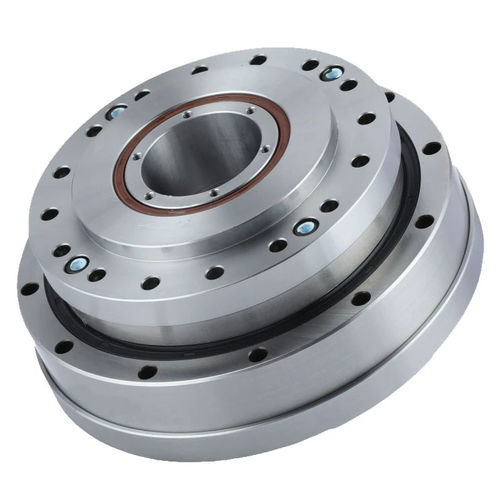

Die FHG-III Baureihe harmonischer Antriebe verfügt über eine große Hohlwellenkonstruktion mit integriertem, dichtem Flansch. Die Einheiten werden werkseitig mit spezieller Schmierpaste befüllt geliefert und enthalten ein internes, hochsteifes Kreuzrollen-Hauptlager. Ausgangskonfigurationen sind üblicherweise feste Rundverzahnung mit Flexspline-Ausgang oder feste Flexspline mit Rundverzahnung-Ausgang.

Hauptmerkmale

• Große Hohlwelle zur Führung von Kabeln und optischen Leitungen
• Integrierter, dicht abgeschlossener Flansch, werkseitig mit Spezialfett gefüllt zur Vereinfachung der Montage
• Eingang über Zahnriemenscheiben oder Zahnwellen; koaxialer Ein-/Ausgang
• Hervorragende Dreh- und Positioniergenauigkeit; Spiel typ. ≤20 arc‑sec abhängig von Modell/Übersetzung
• Hohe Drehmomentkapazität und hohe Steifigkeit
• Verfügbare Übersetzungsverhältnisse: 11, 14, 17, 20, 25, 32, 40

Leistungs- & Drehmoment‑Übersicht

• Modelle: FHG-14 bis FHG-40. Auslegungsmomente Mbdi ca. 41 Nm (FHG-14) bis 600 Nm (FHG-40); Mb max bis ≈1200 Nm
• Beispiele Nenndrehmoment bei 2000 r/min Eingang: FHG-14 ≈7–10 Nm; FHG-17 ≈21–31 Nm; FHG-20 ≈33–52 Nm; FHG-25 ≈51–87 Nm; FHG-32 ≈99–178 Nm; FHG-40 ≈178–382 Nm (variiert mit Übersetzung)
• Zulässige Eingangsdrehzahlen (Fett) und Spitzen-/Anlaufmomente sind modell-/übersetzungsabhängig (typische Bereiche 4000–15000 r/min laut Tabellen)

Technische Spezifikationen

• Serie: FHG-III (Modelle FHG-14 bis FHG-40)
• Aufbau: große Hohlwelle für Kabel/Optik; koaxialer Ein-/Ausgang; integrierter dichtflansch
• Lager: internes hochsteifes Kreuzrollen-Hauptlager
• Eingänge: Zahnriemenscheiben oder Zahnwellen
• Spiel: typ. ≤20 arc‑sec (modell-/verhältnisabhängig)
• Pro Modell/Übersetzungsverhältnis angegebene Parameter: Nenndrehmoment, Spitzenmoment, zulässiges mittleres Moment, radiale/axiale Lasten (Ft, Fa), zulässige Eingangsdrehzahl, Gewicht, Auslegungsdauer

Anwendungen & Montage
Entwickelt für industrielle Anwendungen, die kompakte koaxiale Leistungsübertragung mit Durchführungsmöglichkeit für Kabel oder Fasern durch die Hohlwelle erfordern. Vorgefüllte, dicht abgeschlossene Einheit reduziert Montageaufwand; Montage gemäß Herstellergrenzen für Drehzahl, Drehmoment und radiale/axiale Lasten sowie Montage‑ und Schmieranweisungen durchführen.

Auswahl & Bestellung
Geben Sie das genaue Modell (z. B. FHG-20), das Übersetzungsverhältnis und Betriebsbedingungen (Eingangsdrehzahl, Drehmoment, radiale/axiale Lasten) an, um die richtige Auswahl zu treffen. Für exakte Werte Tabelle konsultieren oder technischen Support für Zeichnungen und Anwendungshinweise kontaktieren.
