- Suzhou Honpine Precision Industry Co., Ltd.

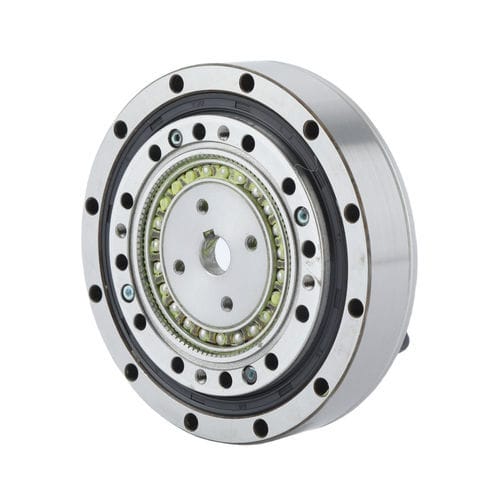

Wellgetriebe FHD-25koaxial50 - 100 Nm10 - 20 Nm
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achsenausrichtung
- koaxial
- Drehmoment
- 50 - 100 Nm, 10 - 20 Nm, 5 - 10 Nm, 20 - 50 Nm, 1 - 5 Nm
- Aufbau
- kompakt, hohl
- Leistung
- mit hoher Gesamtsteifigkeit, Hochdrehmoment, spielfrei
- Weitere Eigenschaften
- gelagert
- Rotationsgeschwindigkeit
Max: 8.500 rpm
(53.407,0751 rad.min-1)Min: 3.500 rpm
(21.991,1486 rad.min-1)- Spielraum
Max: 0 rad
Min: 0 rad
- Untersetzungsverhältnis
Max: 100 unit
Min: 50 unit
- Gewicht
Max: 3,56 kg
(7,85 lb)Min: 0,34 kg
(0,75 lb)
Beschreibung
Die Oberschwingungsreduzierer der FHD-Serie verfügen über ein ultrakurzes Top-Hat-Flexspline-Design, das für Anwendungen entwickelt wurde, die eine extrem kompakte und leichte Leistung erfordern. Der kombinierte Typ FHD verfolgt das ultimative Flachprofil-Design. Im Vergleich zur FHG-Baureihe wurde die axiale Länge um etwa 50 % reduziert. Ausgestattet mit hochsteifen Kreuzrollenlagern auf der Abtriebsseite ist er ideal für Anwendungen geeignet, die eine platzsparende Konstruktion erfordern.
Merkmale
- Ultraflaches Profil mit hohler Struktur
- Kompaktes und stromlinienförmiges Design
- Hohe Drehmomentkapazität
- Hohe Steifigkeit, spielfrei
- Koaxialer Eingang/Ausgang
Minimale axiale Länge Harmonic Drive Reducer
Verdrehspiel：≤20arcsec
Anwendung:Robotik,Luft- und Raumfahrt & Verteidigung,Medizinische & chirurgische Geräte,Halbleiter- & Elektronikfertigung,Optische & Photonische Systeme,Automatisierung & Präzisionsmaschinen,Kollaborative & leichte Aktuatoren,High-End Consumer Robotik
---
Kataloge
HONPINE harmonic drive catelog
109 Seiten
