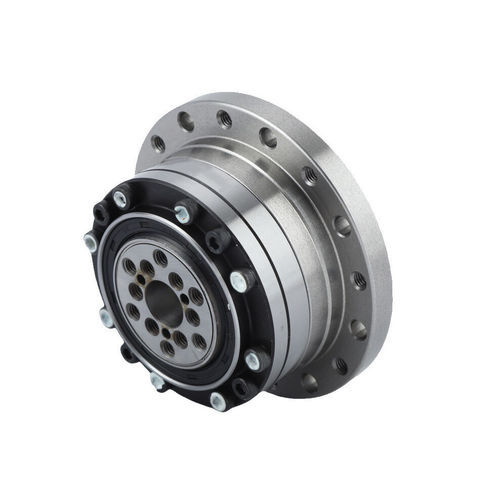

Well-Servogetriebe FSG-I

koaxialmit Vollwelle20 - 50 Nm

Einführung Die FSG-I-Serie der Verformungswellengetriebe verwendet einen integrierten Nockenwellen-Generator. Die Bohrungsmaße der Nockenwelle können an die spezifischen Motormodelle des Kunden angepasst werden. Die Eingangswelle ist direkt über eine Keilverbindung mit der Innenbohrung des Wellengenerators verbunden. Dieses System ist typischerweise so konfiguriert, dass das Kreisspline an der Basis fixiert ist und das Flexspline als Ausgang fungiert. Eigenschaften - Das integrierte Nockendesign ermöglicht eine einfachere Installation und bietet mehrere Montagemöglichkeiten - Höhere Drehmomentabgabe mit optimierten kompakten Abmessungen - Präzise Dreh- und Positioniersteuerung für genaue Bewegungen - Koaxiale Ausrichtung zwischen Eingangs- und Ausgangswellen - Häufig verwendet in Roboterarmgelenken oder abgedichteten Drehplattformen, die Umweltschutz erfordern Spezifikationen Anlaufdrehmoment der FSG-Serie: cNm Übersetzungsverhältnis: 11, 14, 17, 20, 25, 32, 40 50: —, 4.5, 6.7, 8.6, 17, 34, 61 80: —, 3.1, 4.4, 5.4, 10, 21, 39 100: —, 2.8, 3.7, 4.7, 8.8, 20, 34 120: —, —, 3.4, 4.2, 8, 17, 31 160: —, —, —, 3.6, 6.9, 15, 26 Leistungstabelle (Blatt 2) Modell: Konstruktionswert, Sofort zulässiger Wert FSG-14: Mb di 20Nm, Mb max 40Nm Ftdi 180N, Ft max320N Fa di 180N, Fa max 320N FSG-17: Mb di30Nm, Mb max 60Nm Ftdi230N, Ftmax400N Fa di 230N, Fa max 400N FSG-20: Mb di42Nm, Mb max 80Nm Ftdi 270N, Ftmax 480N Fa di 270N, Famax 480N FSG-25: Mb di 80Nm, Mb max 160Nm Ft di440N, Ft max 770N Fa di 440N, Fa max770N FSG-32: Mb di 220Nm, Mb max 440Nm Ftdi 900N, Ft max 1600N Fa di900N, Fa max 1600N FSG-40: Mb di 320Nm, Mb max 650Nm Ftdi 1000N, Ft max 1750N Fa di1000N, Fa max 1750N Technische Merkmale / Spezifikationen - Serie: FSG-I - Integrierter Nockenwellen-Generator - Anpassbare Nockenwellenbohrung für die Anpassung an Motoren - Keilverbindung zwischen Eingangswelle und Wellengenerator - Kreisspline an der Basis fixiert, Flexspline als Ausgang - Mehrere Übersetzungsverhältnisse verfügbar (11, 14, 17, 20, 25, 32, 40, 50, 80, 100, 120, 160) - Modelle: FSG-14, FSG-17, FSG-20, FSG-25, FSG-32, FSG-40 - Typische Anwendungen: Roboterarmgelenke, abgedichtete Drehplattformen
