Well-Servogetriebe SHD-05
koaxial0,2 - 0,5 Nm0,5 - 1 Nm

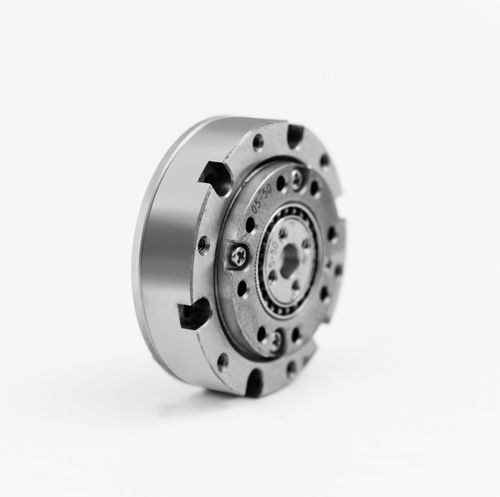

Well-Servogetriebe - SHD-05 - Suzhou Honpine Precision Industry Co., Ltd. - koaxial / 0,2 - 0,5 Nm / 0,5 - 1 Nm
Well-Servogetriebe - SHD-05 - Suzhou Honpine Precision Industry Co., Ltd. - koaxial / 0,2 - 0,5 Nm / 0,5 - 1 Nm
Well-Servogetriebe - SHD-05 - Suzhou Honpine Precision Industry Co., Ltd. - koaxial / 0,2 - 0,5 Nm / 0,5 - 1 Nm - Bild - 2
Well-Servogetriebe - SHD-05 - Suzhou Honpine Precision Industry Co., Ltd. - koaxial / 0,2 - 0,5 Nm / 0,5 - 1 Nm - Bild - 3
Well-Servogetriebe - SHD-05 - Suzhou Honpine Precision Industry Co., Ltd. - koaxial / 0,2 - 0,5 Nm / 0,5 - 1 Nm - Bild - 4
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von Suzhou Honpine Precision Industry Co., Ltd.

Eigenschaften

Achsenausrichtung
koaxial
Drehmoment
0,2 - 0,5 Nm, 0,5 - 1 Nm, 5 - 10 Nm, 0 - 0,1 Nm, 0,1 - 0,2 Nm, 1 - 5 Nm
Aufbau
Miniatur, modular, kompakt
Leistung
mit geringem Spiel, Hochpräzision
Anwendungen
für Robotik, für Servomotor
Weitere Eigenschaften
gelagert, Flansch, maßgefertigt
Rotationsgeschwindigkeit

Min: 0 rpm
(0 rad.min-1)

Max: 10.000 rpm
(62.831,8531 rad.min-1)

Spielraum

Min: 0 rad

Max: 0 rad

Untersetzungsverhältnis

Min: 30 unit

Max: 100 unit

Gewicht

Min: 0,02 kg
(0,04 lb)

Max: 0,31 kg
(0,69 lb)

Beschreibung

Einführung
Die SHD-mini Serie harmonischer Antriebe ist für Anwendungen mit geringem Volumen- und Gewichtsbedarf entwickelt. Sie verwendet eine Top‑Hat‑Flexspline, um die axialen Abmessungen zu reduzieren, und wird ausschließlich als vormontierte modulare Einheiten zur sofortigen Integration geliefert. Das Hauptlager besteht aus kompakten Vierpunkt-Kontakt-Kugellagern zur direkten Aufnahme externer Lasten. Die Bohrungsmaße der Welle können an spezifische Motorwellen angepasst werden; wählen Sie das passende Motorenmodell entsprechend Ihrer mechanischen Auslegung.

Merkmale
  • Kompakte Bauform und geringes Gewicht
  • Vereinfachtes, platzsparendes Design
  • Hohe Dreh- und Positioniergenauigkeit
  • Koaxiale Ein-/Ausgangsanordnung
  • Top‑Hat‑Flexspline zur Minimierung der Axialbaulänge
  • Vormontierte modulare Einheiten für schnelle Integration
  • Hauptlager: kompakte Vierpunkt-Kontakt-Kugellager zur direkten Aufnahme externer Lasten
  • Anpassbare Wellenbohrung zur Anpassung an Motorwellendurchmesser

Spezifikation (Tabelle)
Modell | Übersetzungsverhältnis | Nennmoment am Eingang bei 2000 r/min [N.m] | Zulässiges Spitzenmoment beim Start/Stop [N.m] | Maximal zulässiges mittleres Lastmoment [N.m] | Maximal zulässiges kurzzeitiges Moment [N.m] | Max. zulässige Eingangs drehzahl [r/min] | Zulässige mittlere Eingangs drehzahl [r/min] | Zahnspiel (arcsec) | 1/4GD [kgcm2] | Masse (kg)
SHD-03 | 30 | 0.08 | 0.15 | 0.12 | 0.25 | 10000 | 6500 | ≤20 | 7.0x10-4 | 0.016
SHD-03 | 50 | 0.13 | 0.24 | 0.16 | 0.50 | 10000 | 6500 | ≤20 | 7.0x10-4 | 0.016
SHD-05 | 30 | 0.23 | 0.47 | 0.35 | 0.85 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.040
SHD-05 | 50 | 0.38 | 0.87 | 0.50 | 1.70 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.040
SHD-05 | 80 | 0.50 | 1.20 | 0.82 | 2.20 | 10000 | 6500 | ≤10 | 2.5x10-4 | 0.040
SHD-08 | 30 | 0.80 | 1.60 | 1.30 | 3.20 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.061
SHD-08 | 50 | 1.60 | 3.16 | 2.10 | 6.10 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.061
SHD-08 | 80 | 2.10 | 4.00 | 2.90 | 7.50 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.061
SHD-08 | 100 | 2.40 | 4.60 | 3.20 | 8.70 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.061
SHD-11 | 30 | 2.10 | 4.10 | 3.10 | 8.20 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.127
SHD-11 | 50 | 3.20 | 7.80 | 5.10 | 15.00 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.127
SHD-11 | 80 | 4.20 | 9.50 | 7.20 | 20.00 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.127
SHD-11 | 100 | 4.80 | 10.50 | 8.70 | 23.00 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.127
SHD-14 | 30 | 3.80 | 8.70 | 6.20 | 15.00 | 8500 | 3500 | ≤20 | 3.4x10-1 | 0.312
SHD-14 | 50 | 4.80 | 16.00 | 6.80 | 32.00 | 8500 | 3500 | ≤20 | 3.4x10-1 | 0.312
SHD-14 | 80 | 6.40 | 22.00 | 9.50 | 45.00 | 8500 | 3500 | ≤10 | 3.4x10-1 | 0.312
SHD-14 | 100 | 7.40 | 26.00 | 10.80 | 50.00 | 8500 | 3500 | ≤10 | 3.4x10-1 | 0.312

Eigenschaften / Technische Daten
  • Serie: SHD-mini
  • Typ: Mini harmonischer Antrieb mit Top‑Hat‑Flexspline, vormontierte Module
  • Lager: kompakte Vierpunkt‑Kontakt‑Kugellager zur direkten Aufnahme externer Lasten
  • Wellenbohrung: anpassbar an verschiedene Motorwellendurchmesser
  • Konfiguration: koaxiale Ein-/Ausgangsanordnung
  • Verfügbare Übersetzungen: 30, 50, 80, 100 (modellabhängig)
  • Drehmomentbereich, Spitzenwerte, Drehzahlbegrenzungen und Massen siehe Tabelle
