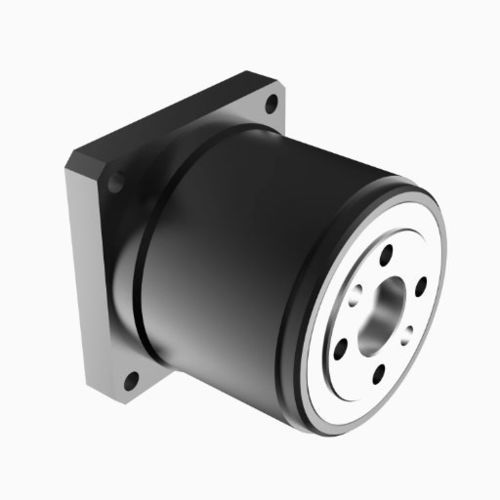

Wellgetriebe CSF 08

koaxial0,5 - 1 Nm1 - 5 Nm

Einführung
Die CSF-mini Serie von Miniatur-Harmonischen Antrieben wurde für Anwendungen mit speziellen Anforderungen an Baugröße und Gewicht entwickelt und verwendet eine Becher‑Flexspline. Diese Serie bietet ausschließlich vormontierte Modulareinheiten für den sofortigen Einsatz. Das Hauptlager verwendet kompakte Vierpunkt-Kontaktkugellager zur direkten Aufnahme äußerer Lasten. Die CSF-mini Serie umfasst zwei Ausführungen: Motorbefestigung (2XH) und Wellen‑Eingang (1U), die Eingangsformen wie Riemen, Zahnräder und Kupplungen unterstützt. Wählen Sie das passende Modell entsprechend Ihren mechanischen Konstruktionsanforderungen.

Merkmale

• Kompakte Baugröße und leichtes Design
• Kompakte und strömungsgünstige Struktur
• Hervorragende Drehgenauigkeit und Positionierpräzision
• Koaxiale Ein- und Ausgangskonfiguration
• Becher‑Flexspline zur Reduzierung des Bauraums
• Vormontierte Module zur sofortigen Integration
• Hauptlager: kompakte Vierpunkt-Kontaktkugellager zur direkten Lastaufnahme
• Verfügbare Typen: 2XH (Motorbefestigung) und 1U (Wellen‑Eingang)

Spezifikation (Tabelle)
Model | Gear Ratio | Rated torque at input 2000r/min [N.m] | Permissible peak torque during starting and stopping [N.m] | Maximum allowable value of average load torque [N.m] | Maximum instantaneous permissible torque [N.m] | Maximum allowable input speed [r/min] | Allowable average input speed [r/min] | Gear Backlash (arcsec) | 1/4GD [kgcm2] | Mass (kg)
CSF Series | 03 | 30 | 0.06 | 0.13 | 0.1 | 0.22 | 10000 | 6500 | ≤20 | 5.3x10-7 | 0.017
03 | 50 | 0.11 | 0.21 | 0.13 | 0.41 | ≤20
05 | 30 | 0.25 | 0.5 | 0.38 | 0.9 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039
05 | 50 | 0.4 | 0.9 | 0.53 | 1.8 | ≤20
05 | 80 | 0.52 | 1.35 | 0.84 | 2.5 | ≤10
08 | 30 | 0.9 | 1.8 | 1.4 | 3.3 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.106
08 | 50 | 1.8 | 3.3 | 2.3 | 6.6 | ≤20
08 | 80 | 2.2 | 4.3 | 2.9 | 8 | ≤10
08 | 100 | 2.4 | 4.8 | 3.3 | 9 | ≤10
11 | 30 | 2.1 | 4.1 | 3.1 | 8.2 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.2
11 | 50 | 3.5 | 8.3 | 5.5 | 17 | ≤20
11 | 80 | 4.5 | 10.2 | 8.5 | 22 | ≤10
11 | 100 | 5 | 11 | 8.9 | 25 | ≤10

Eigenschaften / technische Spezifikationen

• Serie: CSF-mini
• Flexspline-Typ: Becher‑Flexspline
• Produkt: vormontierte Modulareinheiten
• Lager: kompakte Vierpunkt-Kontaktkugellager zur direkten Aufnahme äußerer Lasten
• Verfügbare Typen: Motorbefestigung (2XH) und Wellen‑Eingang (1U)
• Unterstützte Eingangsformen: Riemen, Zahnräder, Kupplungen
• Koaxiale Ein-/Ausgangsanordnung
• Konstruktionsfokus: kompakte Baugröße, geringes Gewicht, hohe Drehgenauigkeit und Positionierpräzision
