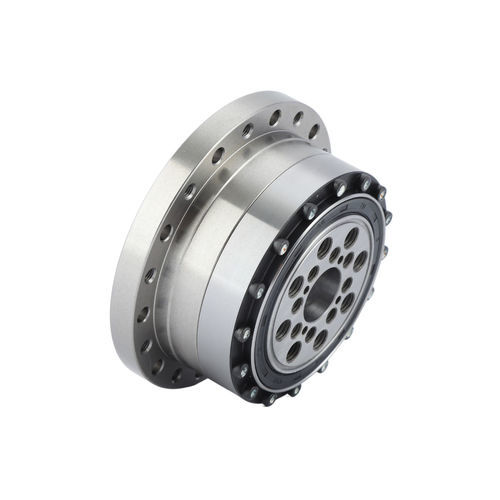

Wellgetriebe FCG series

koaxialverkeilte Welle200 - 500 Nm

Einführung
Die FCG-AJ-Serie von Deformationswellengetrieben ist für industrielle Anwendungen mit hohem Drehmoment und schweren Lasten ausgelegt. Sie verwendet eine Cup‑Style Flexspline und einen integrierten Nockenwellengenerator; die Nockenwellenbohrung kann an spezifische Motormodelle angepasst werden. Die Eingangswelle verbindet sich über eine Keilwellenverbindung direkt mit der Innenbohrung des Wellengenerators. Typische Konfiguration: festes Rundverzahnungsspline an einem Ende und Ausgangs‑Flexspline am anderen Ende.

Merkmale

• Hohe Drehmomentkapazität und verbesserte Tragfähigkeit
• Integrierter Nockenwellengenerator vereinfacht die Installation und ermöglicht verschiedene Montageoptionen
• Hohe Rotationsgenauigkeit und wiederholbare Positionierung
• Koaxiale Ein-/Ausgangsausrichtung für kompakte Systemintegration
• Geeignet für Maschinen, die spezielle Drehmoment- und Lastanforderungen haben

Spezifikation
Modell | Übersetzungsverhältnis | Nennmoment bei Eingang 2000 U/min (Nm) | Spitzenmoment beim Start/Stopp (Nm) | Zulässiger Maximalwert des durchschnittlichen Lastmoments (Nm) | Momentan zulässiges Maximalmoment (Nm) | Zulässige max. Eingangsdrehzahl (U/min) | Zulässige durchschnittliche Eingangsdrehzahl (U/min) | Spiel (arcsec) | Gewicht (kg)
FCG-45-50-AJ | 50 | 229 | 650 | 345 | 1235 | 3800 | 3000 | 12 | 7
FCG-45-80-AJ | 80 | 407 | 918 | 507 | 1651 | 3800 | 3000 | 8 | 7
FCG-45-100-AJ | 100 | 457 | 982 | 650 | 2041 | 3800 | 3000 | 6 | 7
FCG-45-120-AJ | 120 | 523 | 1070 | 806 | 2288 | 3800 | 3000 | 5 | 7
FCG-45-160-AJ | 160 | 523 | 1147 | 819 | 2483 | 3800 | 3000 | 4 | 7
FCG-50-80-AJ | 80 | 484 | 1223 | 675 | 2418 | 3500 | 2500 | 8 | 9
FCG-50-100-AJ | 100 | 611 | 1274 | 866 | 2678 | 3500 | 2500 | 6 | 9
FCG-50-120-AJ | 120 | 688 | 1404 | 1057 | 2678 | 3500 | 2500 | 5 | 9
FCG-50-160-AJ | 160 | 688 | 1534 | 1096 | 3185 | 3500 | 2500 | 4 | 8.9
FCG-58-80-AJ | 80 | 714 | 1924 | 1001 | 3185 | 3000 | 2200 | 6 | 14.6
FCG-58-100-AJ | 100 | 905 | 2067 | 1378 | 4134 | 3000 | 2200 | 5 | 14.6
FCG-58-120-AJ | 120 | 969 | 2236 | 1547 | 4329 | 3000 | 2200 | 4 | 14.6
FCG-58-160-AJ | 160 | 969 | 2392 | 1573 | 4459 | 3000 | 2200 | 3 | 14.6
FCG-65-80-AJ | 80 | 979 | 2770 | 1366 | 4884 | 2800 | 1900 | 6 | 20.9
FCG-65-100-AJ | 100 | 1248 | 3020 | 1996 | 6237 | 2800 | 1900 | 5 | 20.9
FCG-65-120-AJ | 120 | 1248 | 3296 | 2061 | 6237 | 2800 | 1900 | 4 | 20.9
FCG-65-160-AJ | 160 | 1248 | 3453 | 2061 | 6237 | 2800 | 1900 | 3 | 20.9

Merkmale / Technische Daten

• Serie: FCG-AJ
• Flexspline: Cup‑Style Flexspline
• Wellen-Generator: integrierter Nockenwellengenerator; Nockenwellenbohrung anpassbar
• Eingangsanschluss: direkte Keilwellenverbindung zwischen Eingangswelle und Innenbohrung des Wellengenerators
• Typische Konfiguration: festes Rundverzahnungsspline (Eingang) und Ausgangs‑Flexspline
• Ausrichtung: koaxial Ein-/Ausgang
• Anwendungsfälle: Schwerlastmaschinen, rotierende Plattformen, Robotergelenke und andere industrielle Anwendungen mit hohen Drehmomentanforderungen
• Spiel: 3–12 arcsec je nach Modell
• Gewicht: 7–20.9 kg je nach Modell
