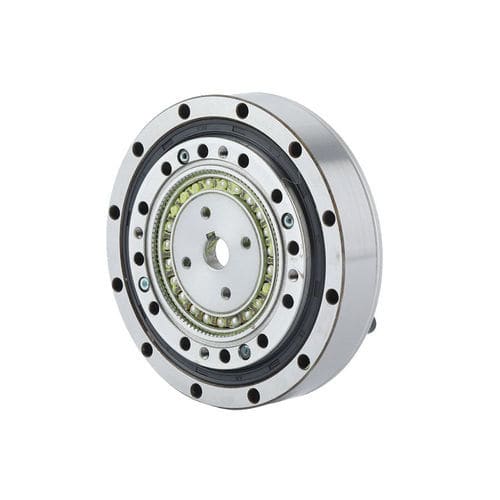

Well-Servogetriebe FHG-I-32koaxialmit Keilbohrung20 - 50 Nm
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Well
- Achsenausrichtung
- koaxial
- Wellentyp
- mit Keilbohrung
- Drehmoment
- 20 - 50 Nm, 100 - 200 Nm, 5 - 10 Nm, 50 - 100 Nm, 500 - 1000 Nm, 10 - 20 Nm, 200 - 500 Nm
- Leistung
- Hochdrehmoment, mit hoher Gesamtsteifigkeit, Präzision, mit geringem Spiel, Hochpräzision
- Weitere Eigenschaften
- gelagert
- Rotationsgeschwindigkeit
Max: 15.000 rpm
(94.247,7796 rad.min-1)Min: 3.000 rpm
(18.849,5559 rad.min-1)- Spielraum
Max: 0 rad
Min: 0 rad
- Untersetzungsverhältnis
Max: 160 unit
Min: 11 unit
Beschreibung
Das Wellgetriebe der Serie FHG-I verfügt über eine integrierte Nockenstruktur für den Wellengenerator. Die Größe der Nockenwellenbohrung kann je nach Motormodell des Kunden angepasst werden, wobei die Eingangswelle direkt in die Innenbohrung des Wellengenerators passt und über eine flache Passfeder verbunden wird. Er verfügt über ein eingebautes hochsteifes Kreuzrollenlager (Hauptlager). Im Allgemeinen wird er mit dem starren Radende und dem Flexspline-Abtrieb oder mit dem Flexspline-Abtrieb und dem starren Radende als Verbindungsmethode verwendet.
Merkmale
- Die integrierte Nockenstruktur erleichtert die Installation und bietet mehr Installationsoptionen.
- Ausgezeichnete Dreh- und Positioniergenauigkeit.
- Hohe Drehmomentkapazität.
- Hohe Steifigkeit.
- Eingang und Ausgang sind koaxial.
Harmonic Drive Getriebe für hohe Drehmomente
Getriebespiel：≤20arcsec
Merkmale：Axiales Maß deutlich reduziert
Anwendung: Industrieroboter, kollaborative Roboter, Werkzeugmaschinen und CNC-Ausrüstung, Halbleiter- und Elektronikfertigungsanlagen, Automatisierung und Industriemaschinen, Luft- und Raumfahrt, UAV- und Verteidigungssysteme, Medizin- und Laborausrüstung, optische und Präzisionsinstrumente
---
