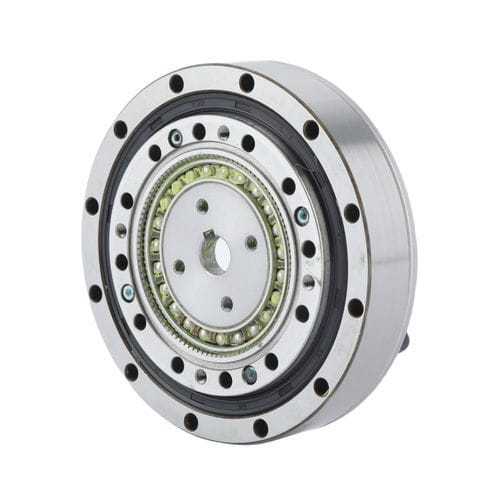

Wellgetriebe FHD-20

koaxialmit Hohlwelle10 - 20 Nm

Einführung
Die FHD-Baureihe harmonischer Reduzierer verwendet eine ultrakurze Top-hat-Flexspline (Hutform), entwickelt für Anwendungen, die extreme Kompaktheit und reduzierte axiale Länge erfordern. Der kombinierte Typ FHD zielt auf ein flaches Profil ab und bietet eine um etwa 50% reduzierte Axiallänge gegenüber der FHG-Serie. Auf der Abtriebsseite eingesetzte kreuzrollenlager mit hoher Steifigkeit eignen sich für Einbausituationen mit begrenztem Platz und hohen Steifigkeitsanforderungen.

Eigenschaften

• Ultraflaches Hohlprofil mit Top-hat-Flexspline
• Kompaktes, flaches Design für beengte Einbausituationen
• Hohe Drehmomentkapazität über mehrere Baugrößen
• Hohe Steifigkeit mit nahezu null Spiel (≤20 Arc Sec typisch)
• Koaxialer Eingang und Ausgang

Anzugsdrehmoment der FHD-Serie (Einheit: cNm)
Typ / Untersetzungsverhältnis : 14 | 17 | 20 | 25 | 32
50 : 6.2 | 19 | 25 | 39 | 60
80 : 5.0 | 16 | 23 | 36 | 55
100 : 4.8 | 17 | 22 | 34 | 50

Mechanische Grenzwerte (statisch/dynamisch) — Zusammenfassung nach Modell
FHD-14 : Mb di 41 Nm / Mb max 80 Nm ; Ft di 270 N / Ft max 490 N ; Fa di 270 N / Fa max 490 N
FHD-17 : Mb di 59 Nm / Mb max 140 Nm ; Ft di 330 N / Ft max 570 N ; Fa di 330 N / Fa max 570 N
FHD-20 : Mb di 117 Nm / Mb max 230 Nm ; Ft di 550 N / Ft max 975 N ; Fa di 550 N / Fa max 975 N
FHD-25 : Mb di 213 Nm / Mb max 420 Nm ; Ft di 790 N / Ft max 1400 N ; Fa di 790 N / Fa max 1400 N
FHD-32 : Mb di 400 Nm / Mb max 800 Nm ; Ft di 1240 N / Ft max 2100 N ; Fa di 1240 N / Fa max 2100 N

Leistungs- und Betriebsdaten — ausgewählte Werte (pro Modell und Übersetzung)
Hinweis: Werte je Untersetzungsverhältnis (Beispiele) — Nennmoment bei 2000 r/min Eingang (Nm) | Zulässiges Spitzendrehmoment beim Start/Stopp (Nm) | Zulässiges mittleres Lastdrehmoment max (Nm) | Zulässiges momentanes Max.-Drehmoment (Nm) | Zulässige max. Eingangs Drehzahl (Fett) r/min | Zulässige mittlere Eingangs Drehzahl (Fett) r/min | Spiel (Arc Sec) | Gewicht (Kg) | Auslegungslebensdauer (Stunde)
Modell FHD-14, Übersetzung 50 : Nennmoment 3.7 Nm | Spitze 12 Nm | Mittel 4.8 Nm | Momentan 23 Nm | Max Eingang 8500 r/min | Mittel Eingang 3500 r/min | ≤20 Arc Sec | Gewicht FHD-I:0.34 / FHD-II:0.64 Kg | Lebensdauer 9000 h
Modell FHD-14, Übersetzung 80 : Nennmoment 5.1 Nm | Spitze 15 Nm | Mittel 6.2 Nm | Momentan 29 Nm | Lebensdauer 10000 h
Modell FHD-14, Übersetzung 100 : Nennmoment 5.4 Nm | Spitze 19 Nm | Mittel 7.7 Nm | Momentan 35 Nm | Lebensdauer 10000 h
Modell FHD-17, Übersetzung 50 : Nennmoment 11 Nm | Spitze 23 Nm | Mittel 18 Nm | Momentan 48 Nm | Max Eingang 7300 r/min | Mittel Eingang 3500 r/min | ≤20 Arc Sec | Gewicht FHD-I:0.42 / FHD-II:0.87 Kg | Lebensdauer 9000 h
Modell FHD-17, Übersetzung 80 : Nennmoment 14 Nm | Spitze 29 Nm | Mittel 21 Nm | Momentan 54 Nm | Lebensdauer 10000 h
Modell FHD-17, Übersetzung 100 : Nennmoment 16 Nm | Spitze 37 Nm | Mittel 27 Nm | Momentan 71 Nm | Lebensdauer 10000 h
Modell FHD-20, Übersetzung 50 : Nennmoment 17 Nm | Spitze 39 Nm | Mittel 24 Nm | Momentan 69 Nm | Max Eingang 6500 r/min | Mittel Eingang 3500 r/min | ≤20 Arc Sec | Gewicht FHD-I:0.54 / FHD-II:1.14 Kg | Lebensdauer 9000 h
Modell FHD-20, Übersetzung 80 : Nennmoment 23 Nm | Spitze 49 Nm | Mittel 28 Nm | Momentan 78 Nm | Lebensdauer 10000 h
Modell FHD-20, Übersetzung 100 : Nennmoment 28 Nm | Spitze 57 Nm | Mittel 34 Nm | Momentan 95 Nm | Lebensdauer 10000 h
Modell FHD-25, Übersetzung 50 : Nennmoment 27 Nm | Spitze 69 Nm | Mittel 38 Nm | Momentan 127 Nm | Max Eingang 5600 r/min | Mittel Eingang 3500 r/min | ≤20 Arc Sec | Gewicht FHD-I:0.95 / FHD-II:1.75 Kg | Lebensdauer 9000 h
Modell FHD-25, Übersetzung 80 : Nennmoment 42 Nm | Spitze 91 Nm | Mittel 62 Nm | Momentan 157 Nm | Lebensdauer 10000 h
Modell FHD-25, Übersetzung 100 : Nennmoment 47 Nm | Spitze 110 Nm | Mittel 75 Nm | Momentan 184 Nm | Lebensdauer 10000 h
Modell FHD-32, Übersetzung 50 : Nennmoment 53 Nm | Spitze 151 Nm | Mittel 75 Nm | Momentan 268 Nm | Max Eingang 4800 r/min | Mittel Eingang 3500 r/min | ≤20 Arc Sec | Gewicht FHD-I:1.90 / FHD-II:3.56 Kg | Lebensdauer 9000 h
Modell FHD-32, Übersetzung 80 : Nennmoment 79 Nm | Spitze 202 Nm | Mittel 126 Nm | Momentan 350 Nm | Lebensdauer 10000 h
Modell FHD-32, Übersetzung 100 : Nennmoment 96 Nm | Spitze 233 Nm | Mittel 151 Nm | Momentan 420 Nm | Lebensdauer 10000 h

Technische Spezifikationen

• Baureihe: FHD (ultraflache Top-hat-Flexspline)
• Konstruktion: ultrakurze Axiallänge (~50% kürzer vs. FHG-Serie)
• Hohl- Ultraleichtprofil
• Abtriebsseitig kreuzrollenlager für hohe Steifigkeit
• Spiel: ≤20 Arc Sec typisch
• Koaxialer Eingang/Ausgang
• Verfügbare Größen: FHD-14, FHD-17, FHD-20, FHD-25, FHD-32; Übersetzungen (z. B. 50, 80, 100)
• Datenumfang: Anlaufdrehmoment (cNm), Nenndrehmomente, zulässige Lasten (Ft, Fa), Spitzen- und momentane Werte, zulässige Drehzahlen und Gewichte pro Modell
• Gewichte (Beispiele): FHD-14 FHD-I 0.34 kg / FHD-II 0.64 kg; FHD-32 FHD-I 1.90 kg / FHD-II 3.56 kg
• Zulässige max. Eingangsdrehzahlen (Fett): variieren je Modell (z. B. FHD-14 bis 8500 r/min, FHD-32 bis 4800 r/min)
