Well-Servogetriebe FHG-II-32

koaxialmit Keilbohrung20 - 50 Nm

Einführung

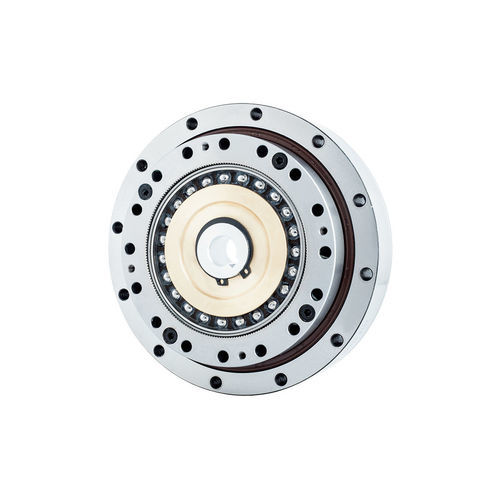

Die FHG-II Wellenantrieb-Baureihe verfügt über eine Kupplungsstruktur des Wellengenerators mit Kreuzrollenlagern, die eine automatische Feineinstellung der Koaxialität ermöglicht. Die Nabenbohrung des Nockenwellenlochs kann an das Motorenmodell des Kunden angepasst werden: die Eingangswelle passt in das Innenbohrungsmaß des Wellengenerators und wird mittels Passfeder verbunden. Ein integriertes hochsteifes Kreuzrollen-Hauptlager ist vorhanden. Übliche Anschlussarten sind: starres Zahnrad fest / Flexspline Ausgang oder Flexspline fest / starres Zahnrad Ausgang.

Merkmale

• Wellengenerator mit Kreuzrollenlager-Kupplung für einfachere Montage und automatische Koaxialanpassung.
• Hervorragende Dreh- und Positioniergenauigkeit (Totgang typ. ≤20 Bogensekunden, je nach Modell/Version).
• Hohe Drehmomentkapazität und hohe Steifigkeit.
• Koaxialer Ein- und Ausgang; Bohrungsdurchmesser des Generators an Kundenmotor anpassbar.

Anlaufdrehmoment der FHG-Serie (Tabelle 1)
Einheit: cNm. Typ / Übersetzungsverhältnis: 11 | 14 | 17 | 20 | 25 | 32 | 40. Beispiele nach Größe: 50: — | 8.8 | 27 | 36 | 56 | 85 | 136; 80: — | 7.5 | 25 | 33 | 50 | 74 | 117; 100: — | 6.9 | 24 | 32 | 49 | 72 | 112; 120: — | 6.9 | 24 | 31 | 48 | 68 | 110; 160: — | — | — | 31 | 47 | 67 | 105.

Drehmomentbelastungstabelle der FHT(FHG)-Serie (Tabelle 2)
Modell | Konstruktionswert (Mbdi) | zulässiger Spitzenwert (Mb max) | Ft di | Ft max | Fa di | Fa max. Beispiele: FHG-14: Mbdi 41 Nm, Mb max 80 Nm, Ft di 270 N, Ft max 490 N, Fa di 270 N, Fa max 490 N. FHG-17: Mbdi 72 Nm, Mb max 140 Nm, Ft di 400 N, Ft max 700 N, Fa di 400 N, Fa max 700 N. FHG-20: Mbdi 140 Nm, Mb max 280 Nm, Ft di 650 N, Ft max 1150 N, Fa di 650 N, Fa max 1150 N. FHG-25: Mbdi 243 Nm, Mb max 480 Nm, Ft di 900 N, Ft max 1600 N, Fa di 900 N, Fa max 1600 N. FHG-32: Mbdi 460 Nm, Mb max 900 Nm, Ft di 1350 N, Ft max 2300 N, Fa di 1350 N, Fa max 2300 N. FHG-40: Mbdi 600 Nm, Mb max 1200 Nm, Ft di 2000 N, Ft max 3500 N, Fa di 2000 N, Fa max 3500 N.

Hinweise aus der Leistungsspezifikation (Zusammenfassung)
Die Familie umfasst mehrere Modelle (FHG-14, -17, -20, -25, -32, -40) und verschiedene Übersetzungsverhältnisse. Detaillierte Tabellen enthalten das Nennmoment bei 2000 U/min Eingang, zulässiges Spitzenmoment beim Anlauf/Stop, zulässiges maximales mittleres Belastungsmoment, zulässige maximale Eingangsdrehzahl (mit Schmierfett), Spiel (Arc Sec), Gewicht (kg) und Auslegungslebensdauer (Stunden). Für genaue Werte je Modell und Übersetzung siehe die jeweiligen Tabellen.

Technische Daten / Merkmale

• Baureihe: FHG (Verweis FHG-II).
• Wellengenerator-Kupplung: Kreuzrollenlager-Kupplung für automatische Koaxialanpassung.
• Integriertes hochsteifes Kreuzrollen-Hauptlager.
• Bohrungsdurchmesser des Generators an Kundenmotor anpassbar; Eingangswelle mit Passfeder verbunden.
• Typische Anschlussarten: starres Zahnrad fest / Flexspline Ausgang oder umgekehrt.
• Hohe Steifigkeit, hohe Drehmomentkapazität, hervorragende Dreh- und Positioniergenauigkeit.
• Koaxialer Ein-/Ausgang; Totgang typ. ≤20 arc sec je nach Modell/Version.
• Anlaufdrehmomentwerte und Momentgrenzwerte nach Modell vorhanden; siehe Tabellen für Mbdi, Mb max, Ft, Fa, Drehzahlen, Gewicht und Lebensdauer.
