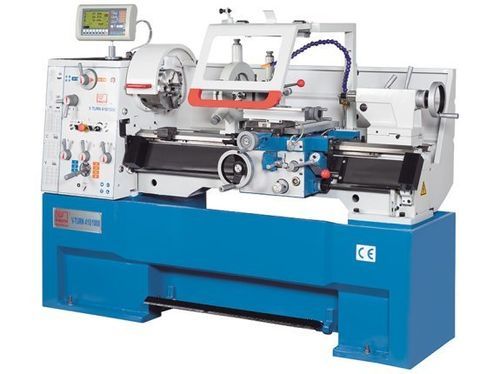

Konventionelle Drehmaschine V-Turn 410/1500

horizontal3-AchsCamlock D1-6

Beschreibung
Die V-Turn 410/1500 ist eine konventionelle Präzisions-Drehmaschine, geeignet für Werkstätten und Kleinserienfertigung. Mit einem Inverter und einem leistungsstarken Spindelmotor ausgerüstet, erreicht sie bis zu 3.000 1/min und bearbeitet kleine Durchmesser effizient, bietet jedoch auch die Steifigkeit für stärkere Zerspanungen. Die in X.Pos integrierte Funktion konstante Schnittgeschwindigkeit passt die Spindeldrehzahl beim Plandrehen an den Drehdurchmesser an und ermöglicht Oberflächengüten vergleichbar mit CNC-Maschinen.

Highlights

• Konstante Schnittgeschwindigkeit (X.Pos)
• Großer Drehzahlbereich und starker 5,5 kW Motor
• Umfangreiche Serienausstattung, produktionsbereit
• Großdimensionierte Spindellager von NSK

Produktdetails

• Konstante Schnittgeschwindigkeit: automatische Anpassung der Spindeldrehzahl beim Plandrehen für gleichmäßiges Oberflächenbild
• Stark verripptes Maschinenbett aus Grauguss und massiver monolithischer Rahmen für Dämpfung und Stabilität
• Breite, gehärtete und geschliffene Führungsbahnen für dauerhafte Präzision
• Überdimensionierte Spindellager und präzisionsgeführte Hauptspindel für exzellenten Rundlauf
• Gehärtete und geschliffene Getriebezahnräder und Wellen für ruhigen Lauf
• Hauptspindelmotor 5,5 kW für kraftvolle Spanabnahme
• Stufenlos regelbare Spindeldrehzahlen: 30–550 U/min und 550–3000 U/min
• Mikrometeranschlag und Revolveranschlag serienmäßig
• Integrierte Zentralschmierung am Support für reduzierten Wartungsaufwand
• X.Pos 3-Achsen Positionsanzeige mit integrierter Drehzahlanzeige und programmierbarer Hilfsfunktion
• Wartungsfreie elektromagnetische Spindelbremse für sichere, zuverlässige Stopps

Technische Daten (Tabellen)
Arbeitsbereich
Spitzenweite: 1.500 mm
Spitzenhöhe: 205 mm
Drehdurchmesser über Bett: 380 mm
Drehdurchmesser über Brücke: 580 mm
Umlauf-Ø über Support: 255 mm
Brückenlänge: 250 mm
Bettbreite: 250 mm

Verfahrwege
Verfahrweg X-Achse: 210 mm
Verfahrweg Z1-Achse: 140 mm
Schwenkbereich Oberschlitten: ±45°

Hauptspindel
Drehzahlbereich High: 550 1/min - 3.000 1/min
Drehzahlbereich Low: 30 1/min - 550 1/min
Spindelbohrung: 52 mm
Spindelaufnahme: Camlock D1-6
Spindelkonus: 6 MK

Vorschub
Vorschub X-Achse: 0,025 mm/U - 0,85 mm/U
Vorschub Z-Achse: 0,05 mm/U - 1,7 mm/U

Gewindeschneiden
Gewindeschneiden metrisch: (39) 0,2–14 mm
Gewindeschneiden diametral: (21) 8–44 DP
Gewindeschneiden Modul: 0,3 mm - 3,5 mm
Gewindeschneiden Whitworth: (45) 2–72 TPI

Reitstock
Reitstockpinolendurchmesser: 50 mm
Reitstockkonus: 4 MK
Reitstockpinolenhub: 120 mm
Reitstockquerverstellung: ±13 mm

Antriebsleistung
Motorleistung Hauptantrieb: 5,5 kW

Maße und Gewicht
Abmessungen (L x B x H): 2,44 m x 1,00 m x 1,32 m
Gewicht: 1.800 kg

Caractéristiques / Spezifikationen

• Modell: V-Turn 410/1500
• Marke: KNUTH
• Spitzenweite: 1.500 mm
• Spitzenhöhe: 205 mm
• Drehdurchmesser über Bett: 380 mm
• Spindelbohrung: 52 mm (Camlock D1-6, 6 MK)
• Spindelmotor: 5,5 kW
• Drehzahlbereiche: 30–550 / 550–3000 1/min
• Verfahrwege X / Z1: 210 mm / 140 mm
• Vorschubbereiche X / Z: X 0,025–0,85 mm/U; Z 0,05–1,7 mm/U
• Gewindeoptionen: metrisch, diametral, modulare und Whitworth-Ausführungen
• Abmessungen: 2,44 m x 1,00 m x 1,32 m
• Gewicht: 1.800 kg
