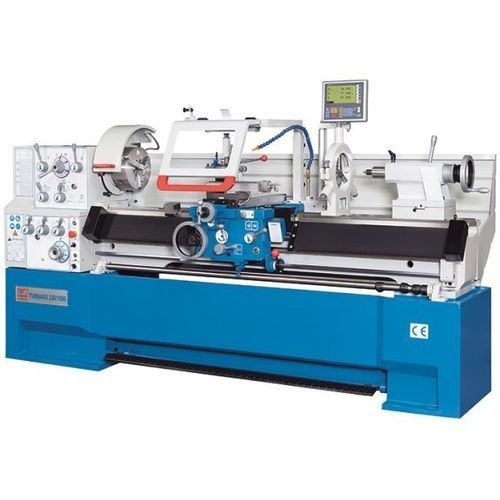

Konventionelle Drehmaschine Turnado 280/1500

horizontal3-Achsuniversell

Produktbeschreibung
Die Turnado 280/1500 ist eine konventionelle Universaldrehmaschine für Drehen, Bohren und Gewindeschneiden in industriellen Werkstätten. Sie verfügt über ein einteiliges Gussbett, einen leistungsstarken Hauptantrieb und eine moderne 3-Achs-Positionsanzeige. Serienmäßig ist ein Schnellwechsel-Stahlhaltersystem sowie ein umfangreiches Zubehörpaket enthalten, wodurch die Maschine vielfältig einsetzbar ist.

Highlights

• Klassische Bauweise mit schwerem Gussbett
• 3-Achs-Positionsanzeige für präzise Bearbeitung
• Großes Spindelbohrmaß und hohe Drehkapazität
• Umfangreiche Serienausstattung und Gewinde-/Vorschubfunktionen

Spindelstock / Vorschubgetriebe

• Leistungsstarker Hauptmotor mit mehrstufigem Getriebe für hohes Drehmoment
• Gehärtete und geschliffene Zahnräder/Wellen im Ölbad
• Spindelbohrung 80 mm, Spindelaufnahme Camlock D1-8
• Hochwertige Spindellagerung mit Vorspannung und hoher Steifigkeit
• 3-Backen- und 4-Backen-Drehfutter sowie große Planscheibe im Lieferumfang
• Bedienfeld am Spindelstock für intuitive Steuerung
• Vorschubgetriebe mit zahlreichen Gewindeabstufungen (metrisch, Whitworth)

Support

• Extra breiter Support zur Aufnahme hoher Zerspanungskräfte
• Hebel für Vorschubwahl und Schlossmutter mit Sicherheitsarretierung
• Anschlagspindel mit vier einstellbaren Nocken zur automatischen Abschaltung des Längsvorschubs
• Mikrometer-Bettanschlag zur präzisen Begrenzung der Verfahrwege
• Rutschkupplung zentral auf dem Schlosskasten für einfache Einstellung des Automatikvorschubs
• Gewindeuhr zur sicheren Bestimmung der Steigung bei unterbrochenem Gewindeschneiden
• Schwenkbarer Oberschlitten mit großem, gut ablesbarem Maßstab
• Große schwenkbare Schutzabdeckung und Zentralschmierung

Reitstock

• Pinole mit gut ablesbarer Skala und 180 mm Hub
• Pinolendurchmesser 75 mm, Konus 5 MK
• Seitliche Verstellmöglichkeit zur Bearbeitung konischer Wellen

Zubehör (Serie)

• 3-Achs Positionsanzeige X.Pos 3.2
• Schnellwechsel-Stahlhaltersystem mit Wechselkassette
• 3-Backen- und 4-Backen-Futter, Planscheibe
• Feste und mitlaufende Lünette
• Kühlschmierstoffsystem und integrierte LED-Arbeitsleuchte
• Mikrometrischer Längsanschlag und Gewindeuhr
• Fußbremse, Spritzschutz und Schutzschild für den Werkzeughalter
• Umfangreiches Bedienwerkzeug-Set

Technische Daten

• Werkstücklänge (max.): 1428 mm
• Umlauf-Ø über Bett: 560 mm
• Umlauf-Ø über Support: 355 mm
• Drehdurchmesser über Brücke: 785 mm
• Brückenlänge: 170 mm
• Bettbreite: 350 mm
• Spitzenhöhe: 280 mm
• Verfahrweg X-Achse: 316 mm
• Verfahrweg Z1-Achse: 130 mm
• Schwenkbereich Oberschlitten: ±52°
• Spindeldrehzahlen (12): 25 - 1600 1/min
• Spindelbohrung: 80 mm
• Spindelaufnahme: Camlock D1-8
• Spindelkonus: 7 MK
• Vorschub X: 0.02 - 0.573 mm/U
• Vorschub Z: 0.059 - 1.646 mm/U
• Gewindebereich metrisch: 0.2 - 14 mm
• Pinolendurchmesser/Hub: 75 mm / 180 mm
• Hauptmotorleistung: 7.5 kW
• Abmessungen (L x B x H): 2.84 m x 1.15 m x 1.34 m
• Gewicht: 2370 kg
