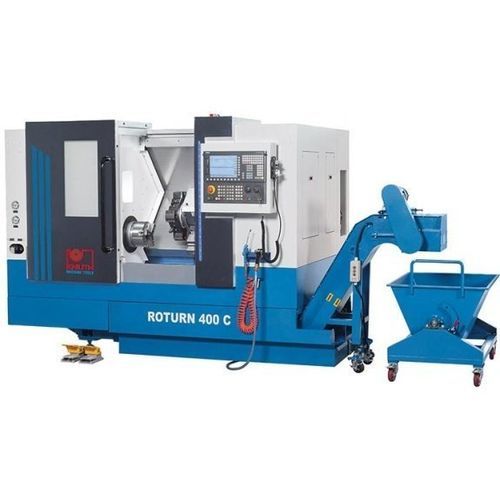

CNC-Drehmaschine Roturn 400 C

horizontal2-Achsmit Schrägbett

Produktübersicht
Der ROTURN 400 C ist eine CNC-Schrägbettdrehmaschine mit Siemens 828 D Basic-Steuerung. Er verfügt über einen 8-fach Werkzeugrevolver, einen Hauptspindelmotor 15 kW, ein hydraulisches 3‑Backen‑Spannfutter mit Durchgangsbohrung sowie eine hydraulisch betätigte Reitstockpinole mit 85 mm Hub. Ein Scharnierbandförderer (flat-top) und eine leistungsfähige Kühlmitteleinrichtung gehören zur Serienausstattung.

Highlights

• Hauptspindelmotor 15 kW
• 8-fach Werkzeugrevolver
• Hydraulisches 3‑Backen‑Spannfutter Ø 200 mm mit Durchgangsbohrung
• Siemens 828 D Basic Steuerung
• Scharnierbandspäneförderer und Kühlmitteleinrichtung serienmäßig

Maschinenkonstruktion

• Schweres Schrägbettgestell für hohe Steifigkeit und effektive Spanabfuhr
• Präzise Linearführungen in X- und Z-Achse für Stabilität und Genauigkeit unter Last
• Geschlossener Arbeitsraum mit großer Schiebetür für einfachen Zugang
• Automatische Zentralschmierung zur zuverlässigen Schmierstoffversorgung der Führungen

Spindel

• Max. Spindeldrehzahl: 3.000 min⁻¹ (Roturn 400 C)
• Motorleistung: 15 / 11 kW
• Spindelaufnahme: A2-6
• Spindelbohrung: 62 mm (46 mm mit Zugrohr)

Werkzeugträger & Revolver

• 8-fach Werkzeugrevolver für schnelle, präzise Werkzeugwechsel
• Werkzeugschaft: 25 x 25 mm
• Bohrstangenaufnahme Ø: 40 mm

Reitstock

• Reitstockkegel: 5 MK
• Pinolendurchmesser: 88 mm
• Hydraulischer Pinolenhub: 85 mm

Serienausstattung (Auswahl)

• Siemens 828 D Basic Steuerung
• Hydraulisches 3‑Backen‑Drehfutter Ø 200 mm mit Durchgangsbohrung
• Hydraulischer Reitstock
• Automatische Zentralschmierung
• Scharnierbandspäneförderer und Fahrwagen
• Kühlmitteleinrichtung mit Spülpistole
• LED-Arbeitsleuchte, Bedienanleitung und Bedienwerkzeug

Weitere Funktionsmerkmale

• Eilgang X-Achse: 16.000 mm/min
• Eilgang Z-Achse: 20.000 mm/min
• Kühlmittelpumpenleistung: 0,18 kW

Maße / Masse

• Abmessungen (L x B x H): 3,8 m x 1,87 m x 1,91 m
• Gewicht: 3.340 kg

Technische Daten (Auszug)
Arbeitsbereich
Werkstücklänge max.: 430 mm
Spitzenhöhe: 200 mm
Drehdurchmesser über Bett: 400 mm
Drehdurchmesser über Support: 250 mm

Verfahrwege
Verfahrweg X-Achse: 200 mm
Verfahrweg Z-Achse: 450 mm

Hauptspindel
Drehfutter Ø: 200 mm
Drehzahlbereich: 50 min⁻¹ - 3.000 min⁻¹
Spindelaufnahme: A2-6
Spindelbohrung: 62 mm (46 mm mit Zugrohr)

Werkzeugträger
Anzahl Werkzeugplätze: 8
Werkzeugschaft: 25 x 25 mm
Bohrstangenaufnahme Ø: 40 mm

Reitstock
Kegel: 5 MK
Pinolendurchmesser: 88 mm
Pinolenhub: 85 mm

Antriebsleistungen
Hauptmotor: 15 / 11 kW
Kühlmittelpumpe: 0,18 kW
