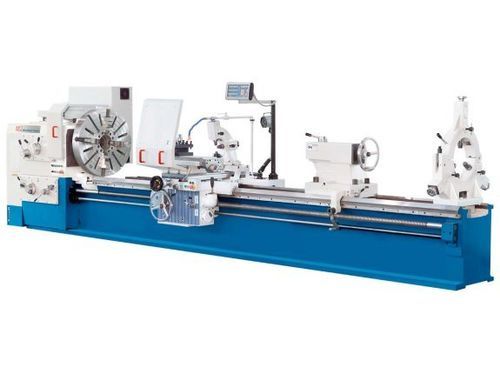

Konventionelle Drehmaschine DL S 515/1500

horizontal3-AchsA2-11

Produktbeschreibung
Die DL S 515/1500 ist eine konventionelle Drehmaschine für große Durchmesser und lange Werkstücke. Geeignet für Werkstücke bis 1.500 mm Länge (Baureihe-Varianten bis 5.000 mm), verfügt sie über ein extra breites, stark verripptes Monoblock-Bett zur Aufnahme hoher Werkstückgewichte und für hohe Steifigkeit.

Highlights

• Spitzenweiten in der Serie bis 5.000 mm
• Spindelbohrung 100 mm (A2-11)
• 4-stufig wählbare Spindeldrehzahl
• Hohe Eilganggeschwindigkeiten auf X- und Z-Achse
• Komplett mit montierter 3‑Achs‑Positionsanzeige

Wesentliche Merkmale

• Massives, einteiliges, stark verripptes Bett für hohe Steifigkeit
• Induktionsgehärtete und geschliffene Führungsprismen für dauerhafte Genauigkeit
• Massiver Spindelstock mit Kegelrollenlagern für Stabilität unter Last
• Manuell geschaltetes 4‑Stufen‑Getriebe plus frequenzgeregelter Antrieb für exakte Drehzahl- und Drehmomentanpassung
• Einstellbare Mehrscheibenkupplung für kontrollierten Spindelanlauf
• Joystick-Steuerung für X- und Z-Vorschub am Support
• Einstellbare Überlastkupplung im Schlosskasten schützt die Vorschubmechanik
• Support und Oberschlitten für hohe Schnittkräfte ausgelegt

Anzeige / Positionsanzeige

• Gut ablesbares Display
• Bedienerorientierte Funktionen und übersichtliches Tastenlayout
• Auflösung: 0,01 / 0,005 mm
• Voreingestellte Koordinaten und Positionsspeicherung bei Display-Aus
• Bohrkreismuster-Berechnung und Taschenrechnerfunktion
• Speicher für 10 Werkzeuge; Radius/Durchmesser-Umschaltung; mm/Zoll-Konvertierung
• Separate und differentiell/kumulativ angezeigte Positionen für Z0 (Oberschlitten) und Z1 (Support)

Arbeitsbereich
Werkstücklänge (max.): 1.500 mm
Drehdurchmesser über Bett: 1.000 mm
Drehdurchmesser über Support: 720 mm
Drehdurchmesser über Brücke: 1.350 mm
Max. Werkstückgewicht: 4.000 kg
Brückenlänge: 470 mm
Bettbreite: 600 mm

Verfahrwege
Verfahrweg X-Achse: 520 mm
Verfahrweg Z-Achse: 1.200 mm
Verfahrweg Z1-Achse: 250 mm
Schwenkbereich Oberschlitten: 90°

Hauptspindel
Spindeldrehzahl: 5 1/min - 630 1/min
Spindelbohrung: 100 mm
Spindelaufnahme: A2-11

Eilgang
Eilgang X-Achse: 1.800 mm/min
Eilgang Z-Achse: 3.640 mm/min

Vorschub
Vorschubgeschwindigkeit X-Achse: 0,04 mm/min - 4,8 mm/min
Vorschubgeschwindigkeit Z-Achse: 0,08 mm/min - 9,6 mm/min
Vorschubgeschwindigkeit Z1-Achse: 0,02 mm/min - 2,4 mm/min

Werkzeugträger
Abmessungen Werkzeugschaft: 32 mm x 32 mm

Gewindeschneiden
Gewindeschneiden metrisch: (53) 1-120 mm
Gewindeschneiden inch: (49) 30 - 1/4
Gewindeschneiden diametral: (56) 60-0,5 DP
Gewindeschneiden Modul: (54) 0,5 - 60 mm

Reitstock
Reitstockpinolendurchmesser: 120 mm
Reitstockkegel: MK 6
Reitstockpinolenhub: 250 mm

Antriebsleistungen
Motorleistung Hauptantrieb: 22 kW
Motorleistung Kühlmittelpumpe: 0,15 kW
Motorleistung Vorschub: 1,1 kW
Gesamtleistungsaufnahme: 23 kVA

Maße und Gewichte
Abmessungen (L x B x H): 3,65 m x 1,50 m x 1,60 m
Gewicht: 5.600 kg
