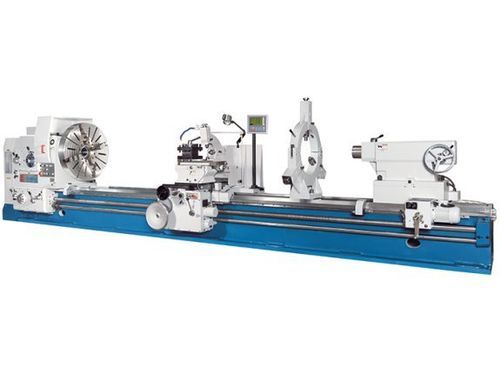

Konventionelle Drehmaschine DL E Heavy 620/1500

horizontal3-Achs10 Werkzeuge

Beschreibung
Die DL E Heavy 620/1500 ist eine Schwerdrehmaschine für das konventionelle Drehen großer Durchmesser und langer Werkstücke. Sie bearbeitet Werkstücke bis 1.500 mm Länge und Drehdurchmesser über dem Bett bis 1.250 mm. Das breite, stark verrippte Maschinenbett trägt hohe Werkstückgewichte; die Hauptspindel wird über eine fein einstellbare Lamellenkupplung von einem 22 kW Hauptmotor angetrieben; die Reitstockpositionierung ist bei großen Spitzenweiten motorisiert.

Highlights

• Spitzenweiten in der Baureihe bis 8.000 mm
• Drehdurchmesser über Bett: 1.250 mm
• Spindelbohrung: 130 mm
• Leistung Hauptspindel: 22 kW
• Lieferung mit montierter 3-Achs-Positionsanzeige

Technische Daten (Auszug) — Arbeitsbereich
Werkstücklänge (max.): 1.500 mm
Drehdurchmesser über Bett: 1.250 mm
Umlauf-Ø über Support: 900 mm
Max. Werkstückgewicht (zwischen den Spitzen): 6.000 kg
Bettbreite: 755 mm
Max. Werkstückgewicht (am Futter): 1.500 kg

Verfahrwege
Verfahrweg X-Achse: 630 mm
Verfahrweg Z-Achse: 1.300 mm
Verfahrweg Z1-Achse: 300 mm
Schwenkbereich Oberschlitten: ± 180°

Hauptspindel
Spindeldrehzahlen (rechts): 3,15 1/min - 315 1/min
Spindeldrehzahlen (links): 4 1/min - 315 1/min
Spindelbohrung: 130 mm
Spindelaufnahme: ISO A2-15

Eilgang
Eilgang X-Achse: 1.870 mm/min
Eilgang Z-Achse: 3.740 mm/min

Vorschub
Vorschub X-Achse: 0,064 mm/U - 12 mm/U
Vorschub Z-Achse: 0,032 mm/U - 6 mm/U
Vorschub Z1-Achse: 0,016 mm/U - 3 mm/U

Gewindeschneiden
Gewinde metrisch: 1 mm - 120 mm
Gewinde diametral: (42) 30 - 1/4 DP
Gewinde Modul: 0,5 mm - 60 mm
Gewinde Whitworth: (48) 0,5 - 60 TPI

Reitstock
Pinolendurchmesser Reitstock: 160 mm
Pinolenkonus: metrisch 80
Pinolenhub: 300 mm
Querverstellung Reitstock: ± 2,5 mm

Antriebsleistung
Motorleistung Hauptantrieb: 22 kW

Maße und Gewicht
Abmessungen (L x B x H): 4,6 m x 1,81 m x 1,79 m
Gewicht: 9.750 kg

Details / Merkmale

• Breites, verripptes Gussbett zur Vibrationsdämpfung
• Induktionsgehärtete und geschliffene Führungen
• Standfeste Lamellenkupplung für Spindelantrieb
• Separater Eilgangsmotor für X- und Z-Achse
• Joystick-Bedienung für X/Z-Vorschub am Support
• Motorische Reitstockpositionierung (ab 3.000 mm Spitzenweite)
• Großdimensionierte Spindellager und Überlastkupplung im Schlosskasten
• Lieferung mit komplett montierter 3-Achs-Positionsanzeige

3-Achs-Positionsanzeige (Funktionen)

• Höhere Genauigkeit und geringere Fehlerquote
• Zeiteinsparung und Produktivitätssteigerung
• Gut ablesbares Display und benutzerfreundliche Tastatur
• Auflösung: 0,01 / 0,005 mm
• Speicher für 10 Werkzeuge; Radius/Durchmesser-Umschaltung; mm/inch; Lochkreiskalkulation

Technische Spezifikationen

• Modellreihe: DL E Heavy
• Typische Anwendungen: konventionelles Schwerdrehen für große Durchmesser und lange Spitzenweiten
• Max. Werkstücklänge (Variante): 1.500 mm
• Drehdurchmesser über Bett (Variante): 1.250 mm
• Spindelbohrung: 130 mm
• Hauptmotorleistung: 22 kW
• Max. Werkstückgewicht zwischen Spitzen: 6.000 kg
• Eilgang X/Z: 1.870 / 3.740 mm/min
• Vorschubbereiche: X = 0,064–12 mm/U; Z = 0,032–6 mm/U
