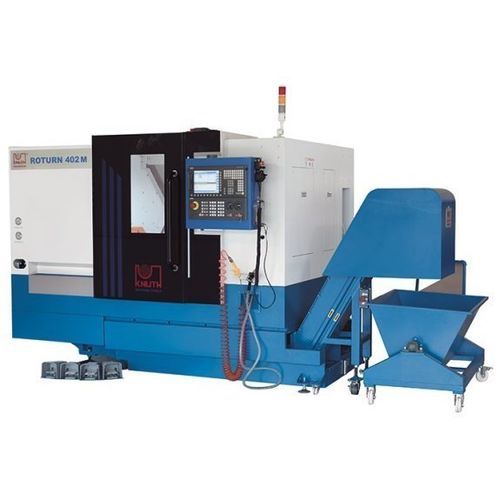

CNC-Drehmaschine Roturn 400 M

horizontal3-Achsmit Schrägbett

Beschreibung
Der Roturn 400 M ist eine kompakte CNC-Schrägbettdrehmaschine für anspruchsvolle Dreh-, Bohr- und Fräsaufgaben. Er verfügt über Linearführungen in allen Achsen, ein motorisiertes Kraftspannfutter, eine hydraulisch verfahrbare Reitstockpinole und eine hochauflösende C-Achse. Ausgestattet mit einem 12-fach Werkzeugrevolver mit angetriebenen Werkzeugen, integriertem Scharnierbandspäneförderer und leistungsfähiger Kühlmitteleinrichtung. Steuerung: Siemens 828 D Basic.

Highlights

• 12-fach Werkzeugrevolver mit angetriebenen Werkzeugen
• Hochauflösende C-Achse für Konturbearbeitung
• Kraftspannfutter (200 mm) und hydraulische Reitstockpinole
• Serienmäßiger Scharnierbandförderer und leistungsfähige Kühlung
• Siemens 828 D Basic Steuerung

Arbeitsbereich
Werkstücklänge (max.): 340 mm
Spitzenhöhe: 200 mm
Drehdurchmesser über Bett: 400 mm
Drehdurchmesser über Support: 250 mm
Bearbeitungslänge (max.): 330 mm

Verfahrwege
Verfahrweg X-Achse: 150 mm
Verfahrweg Z-Achse: 350 mm

Spindel
Drehfutterdurchmesser: 200 mm
Drehzahlbereich: 50 1/min - 3.000 1/min
Spindelaufnahme: A2-6
Spindelbohrung: 62 mm
Spindelbohrung mit Zugrohr: 47 mm

Eilgang
Eilgang X-Achse: 20.000 mm/min
Eilgang Z-Achse: 25.000 mm/min

Werkzeughalter
Anzahl Werkzeugplätze: 12 Positionen
Werkzeugschaft-Abmessungen: 20 mm x 20 mm
Bohrstangenaufnahme Ø: 32 mm
Drehzahl angetriebene Werkzeuge: 3.000 1/min

Reitstock
Reitstockkegel: 5 MK
Reitstockpinolendurchmesser: 88 mm
Reitstockpinolenhub: 85 mm

Antriebsleistung
Motorleistung Hauptantrieb: 15 / 11 kW
Motorleistung Kühlmittelpumpe: 0,18 kW
Motorleistung angetriebene Werkzeuge: 2,3 kW (konstant)

Abmessungen und Gewicht
Abmessungen (L x B x H): 3,75 m x 1,9 m x 1,92 m
Gewicht: 3.740 kg

Maschinenaufbau & Ausstattungsmerkmale

• Schweres Schrägbettgestell für hohe Steifigkeit und Spanabfuhr
• Präzise Linearführungen in X und Z für Stabilität unter Last
• Geschlossener Arbeitsraum mit großer Schiebetür für sichere Zugänglichkeit
• Hydraulisch verfahrbare Reitstockpinole und automatische Zentralschmierung
• Serienmäßiger Scharnierbandspäneförderer und leistungsfähige Kühlmitteleinrichtung

Technische Daten

• Modell: Roturn 400 M
• Maschinentyp: CNC-Schrägbettdrehmaschine
• Steuerung: Siemens 828 D Basic
• Drehfutterdurchmesser: 200 mm
• Max. Spindeldrehzahl: bis 3.000 1/min
• Hauptmotor: 15 / 11 kW
• Leistung angetriebene Werkzeuge: 2,3 kW (konstant)
• Werkzeugrevolver: 12 Stationen (20 x 20 mm Schaft)
• Verfahrwege: X = 150 mm, Z = 350 mm
• Drehdurchmesser über Bett: 400 mm
• Reitstock: 5 MK, Hub 85 mm
• Abmessungen: 3,75 m x 1,9 m x 1,92 m
• Gewicht: 3.740 kg
