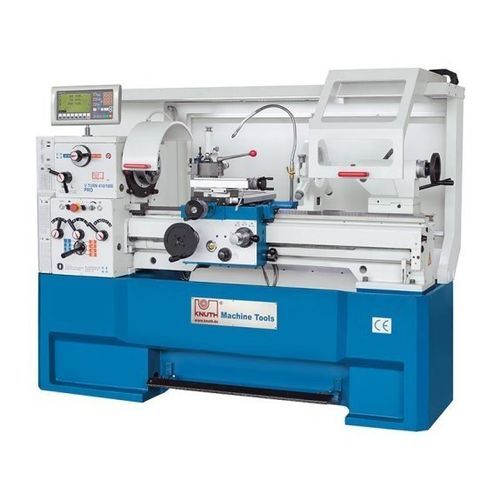

Manuelle Drehmaschine V-Turn 410 PRO

horizontal3-AchsCamlock D1-6

Produktübersicht
Die Universaldrehmaschine V-Turn 410 PRO vereint verbesserte Ergonomie und erhöhte Sicherheit mit einem leistungsfähigen Spindelantrieb. Ausgestattet mit einem Inverter und einem 5,5 kW Spindelmotor bis 3.000 1/min, bearbeitet sie Werkstücke kleinen Durchmessers effizient und bietet gleichzeitig die Steifigkeit für starke Zerspanung. Die eingebaute konstante Schnittgeschwindigkeitsfunktion passt die Spindeldrehzahl beim Plandrehen an, um konstante Schnittbedingungen und drehergebnisse in CNC-Qualität zu erreichen.

Highlights

• Ergonomisches Maschinengehäuse
• Optimierter Schlosskasten mit automatischem Vorschub
• Konstante Schnittgeschwindigkeit (V-constant)
• Hohe Spindeldrehzahl und 5,5 kW Motor
• Wälzlager von NSK

Produktdetails

• Inkl. 3-Achs-Positionsanzeige mit integrierter Spindeldrehzahl-Anzeige, komplett montiert
• Neues Gehäuse und zusätzliche Schutzmaßnahmen für bessere Ergonomie des Bedieners
• Konstante Schnittgeschwindigkeit: Die Spindeldrehzahl passt sich beim Plandrehen automatisch dem Werkstückdurchmesser an, für nahezu konstante Schnittgeschwindigkeit und verbesserte Oberflächengüte
• Massives, stark verripptes Maschinenbett, stabiler Spindelstock und einteiliges Gussuntergestell als solide Basis
• Breite, induktionsgehärtete Führungsbahnen für lange Lebensdauer und hohe Genauigkeit
• Oberschlitten und Planschlitten mit nachstellbaren Führungen und Spindelmuttern
• Vorgespannte Präzisions-Spindellager für hohen Rundlauf und Tragfähigkeit
• Leistungsstarker Hauptspindelmotor 5,5 kW für schnelle Beschleunigung und effektive Spanabfuhr
• Untersetzung (Back-gearing) für hohes Drehmoment bei Schwerzerspanung
• Robuste Vorschubschaltung am Support für vereinfachte Bedienung
• Positionsanzeige X.Pos ergänzt durch digitale Drehzahlanzeige und programmierbare Zusatzfunktion
• Wartungsarme elektromagnetische Bremse an der Hauptspindel für zuverlässiges Abbremsen
• SKU: 300822
• Schnelle Lieferung

Technische Daten
Arbeitsbereich
Spitzenweite: 1.000 mm
Spitzenhöhe: 205 mm
Drehdurchmesser über Bett: 380 mm
Drehdurchmesser über Brücke: 580 mm
Ø über Support: 255 mm
Brückenlänge: 250 mm
Bettbreite: 250 mm

Verfahrwege
Verfahrweg X-Achse: 210 mm
Verfahrweg Z1-Achse: 140 mm
Schwenkbereich Oberschlitten: ± 45°

Hauptspindel
Drehzahlbereich, High: 550 1/min - 3.000 1/min
Drehzahlbereich, Low: 30 1/min - 550 1/min
Spindelbohrung: 52 mm
Spindelaufnahme: Camlock D1-6
Spindelkonus: 6 MT

Vorschub
Vorschub X-Achse: 0,013 mm/U - 0,45 mm/U
Vorschub Z-Achse: 0,026 mm/U - 0,9 mm/U

Gewindeschneiden
Gewindeschneiden metrisch: (39) 0,2-14 mm
Gewindeschneiden diametral: (21) 8-44 DP
Gewindeschneiden Modul: 0,3 mm - 3,5 mm
Gewindeschneiden Whitworth: (45) 2-72 TPI

Reitstock
Reitstockpinolendurchmesser: 50 mm
Reitstockkonus: 4 MT
Reitstockpinolenhub: 120 mm
Reitstockquerverstellung: ± 13 mm

Antriebsleistung
Motorleistung Hauptantrieb: 5,5 kW

Abmessungen und Gewicht
Abmessungen (L x B x H): 1,94 m x 1 m x 1,6 m
Gewicht: 1.210 kg

Technische Merkmale

• Modell: V-Turn 410 PRO
• Bauart: Universaldrehmaschine
• Spitzenweite: 1.000 mm
• Spitzenhöhe: 205 mm
• Drehdurchmesser: 380 mm / 580 mm
• Verfahrwege X/Z: 210 mm / 140 mm
• Schwenkbereich Oberschlitten: ±45°
• Spindelbohrung: 52 mm, Camlock D1-6, 6 MT
• Hauptspindelmotor: 5,5 kW
• Vorschubbereiche: 0,013–0,45 mm/U / 0,026–0,9 mm/U
• Gewindefähigkeiten: metrisch 0,2–14 mm; Modul 0,3–3,5 mm
• Reitstock: Pinolen-Ø 50 mm, Hub 120 mm
• Abmessungen (L×B×H): 1,94 m × 1,00 m × 1,60 m
• Gewicht: 1.210 kg
• Zusatzfunktionen: konstante Schnittgeschwindigkeit, X.Pos Positionsanzeige, monoblock Gussuntergestell, induktionsgehärtete Führungsbahnen, vorgespanntes Spindellager, elektromagnetische Spindelbremse
