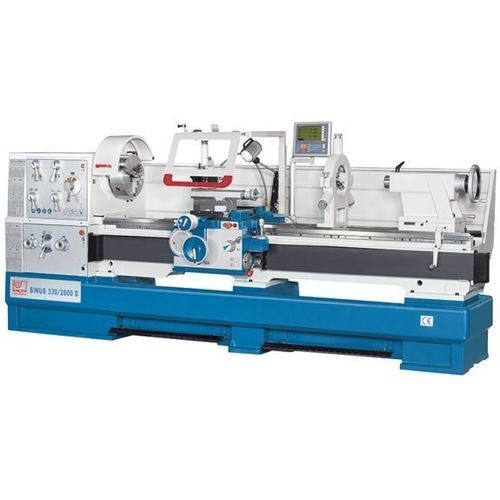

Manuelle Drehmaschine Sinus 400/1500 D

horizontal2-Achsuniversell

Produktübersicht
Sinus D ist die größte Baureihe im Segment der Universaldrehmaschinen. Die Konstruktion folgt einem klassischen Aufbau mit schwerem, einteilig gegossenen Maschinenbett. Der Kraftschluss zwischen Motor und Spindel erfolgt über eine manuelle Mehrscheibenkupplung. Integrierte Funktionen wie herausnehmbare Bettbrücke, Eilgang und Kegeldreheinrichtung ermöglichen optionale Lösungen für die Bearbeitung langer Werkstücke oder großer Flansche.

Highlights

• Einteiliges schweres Gussbett für erhöhte Steifigkeit
• Massiver Spindelstock mit großen Spindellagern
• Eilgang auf 2 Achsen für schnelles Positionieren
• Kegeldrehaufsatz für zusätzliche Anwendungen
• Durchdachte Sicherheits- und Überlastfunktionen

Machine bed
Maximale Stabilität: Die Maschine steht auf einem massiven, großzügig dimensionierten Bett auf einem einteilig gegossenen Untergestell, das Vibrationen effektiv reduziert.
Dauerhafte Genauigkeit: Die Bettführungen sind induktionsgehärtet und geschliffen (›HB 400) für eine langanhaltende Präzision und geringen Verschleiß.

Headstock and feed gear
Präzision unter Last: Der Spindelstock gewährleistet hohe Genauigkeit und ruhigen Lauf auch bei hohen Zerspanungsleistungen.
Großer Durchlass: Die Spindelbohrung von 105 mm eignet sich für die Bearbeitung langer Wellen und Rohre.
Bewährter Antrieb: Eine mechanische Mehrscheibenkupplung sorgt für sanften Spindelanlauf, ideal zum Beschleunigen schwerer Werkstücke.

Support
Reduzierte Nebenzeiten: Der Support kann im Eilgang in Längs- und Querrichtung verfahren werden, um die Produktivität zu erhöhen.
Bedienerschutz: Integrierter Überlastschutz für Vorschub- und Leitspindel schützt vor Schäden durch Fehlbedienung oder Kollisionen.
Geschütztes Design: Die Leitspindel ist abgedeckt, um Verschleiß durch Späne und Schmutz zu minimieren.

Tailstock
Reitstockpinole mit robuster, gut ablesbarer Skala.
Langer Pinolenhub ermöglicht komplexe Bohr- und Zentrierarbeiten.
Seitliche Verstellbarkeit des Reitstocks für das Bearbeiten konischer Wellen zwischen Spitzen.

Ausstattung & Zubehör (serienmäßig)

• Zentralschmierung am Support zur Versorgung aller Führungsbahnen
• Kegeldreheinrichtung serienmäßig für konisches Drehen mit automatischem Längsvorschub
• Schnellwechsel-System für Werkzeughalter mit Wechselkassette (serienmäßig)
• Feste und mitlaufende Lünette im Lieferumfang (für lange Werkstücke)
• Positionsanzeigen neuester Generation serienmäßig
• LED-Arbeitsleuchte in der Supportabdeckung integriert
• Große stabile Spritzwand an Maschinenrückseite
• Kühlmittelsystem, umfangreiches Bedienwerkzeug und Fußbremse

Technical specs (summary)
Modell: Sinus 400/1500 D
Arbeitsbereich — Werkstücklänge (max.): 1.500 mm
Drehdurchmesser über Bett: 800 mm
Drehdurchmesser über Support: 570 mm
Drehdurchmesser ohne Brücke: 1.035 mm
Brückenlänge: 330 mm
Bettbreite: 400 mm
Verfahrwege — Verfahrweg X-Achse: 420 mm
Verfahrweg Z1-Achse: 230 mm
Schwenkbereich Oberschlitten: 70°
Hauptspindel — Drehzahl: 25 1/min - 1.600 1/min
Spindelbohrung: 105 mm
Spindelaufnahme: D1-8
Spindelkonus: ø 113 mm / 1:20
Eilgang — Eilgang X-Achse: 2.000 mm/min
Eilgang Z-Achse: 4.000 mm/min
Vorschub — Vorschub X: 0,022 mm/U - 0,74 mm/U
Vorschub Z: 0,044 mm/U - 1,48 mm/U
Gewindeschneiden — Metrisch: 0,45 mm - 120 mm ; Diametral: 0,88 DP - 160 DP ; Modul: 0,25 mm - 60 mm ; Whitworth: (54) 7/16 - 80 TPI
Reitstock — Pinoldurchmesser: 90 mm
Reitstockkonus: 5 MK
Pinolenhub: 235 mm
Quer-Verstellung: ± 11 mm
Antriebsleistung — Hauptmotor: 7,5 kW
Maße/Gewicht — Abmessungen (L x B x H): 3,24 m x 1,14 m x 1,91 m
Gewicht: 3.220 kg
