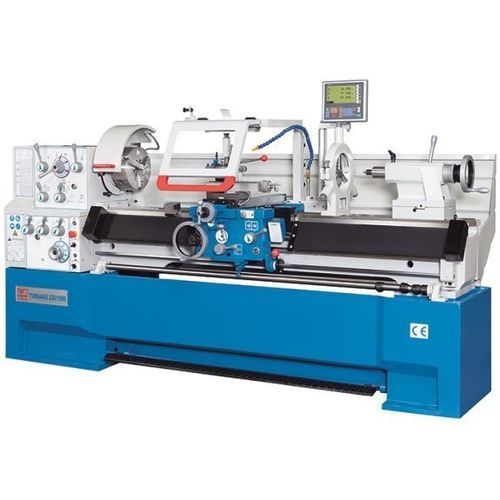

Konventionelle Drehmaschine Turnado 230/1500

horizontal3-AchsCamlock D1-6

Kurzbeschreibung
Die Turnado-Baureihe ist die moderne Ausführung der konventionellen Drehmaschine, ausgelegt für Werkstätten und Kleinserienfertigung. Die Maschinen verbinden ein einteiliges, schwerausgeführtes Gussbett, einen leistungsstarken Hauptmotor und flexible Werkzeugoptionen. Zur Serienausstattung gehören eine 3-Achs-Positionsanzeige und ein Schnellwechselstahlhaltersystem; ein umfangreiches Zubehörprogramm ermöglicht die Anpassung an spezifische Fertigungsaufgaben.

Hauptmerkmale

• Klassische, stabile Bauweise mit einteiligem Gussbett
• Spitzenhöhe 230 mm und Umlauf-Ø über Bett 460 mm
• Werkstücklänge max. 1.500 mm und herausnehmbare Brücke für große Durchmesser
• 3-Achs-Positionsanzeige und einstellbare Längsanschläge
• Umfangreiche Serienausstattung

Technische Daten (Tabellen)
Arbeitsbereich
Werkstücklänge (max.): 1.500 mm
Umlauf-Ø über Bett: 460 mm
Umlauf-Ø über Support: 274 mm
Drehdurchmesser über Brücke: 690 mm
Brückenlänge: 155 mm
Bettbreite: 300 mm
Spitzenhöhe: 230 mm

Details
Ausstattung: mit Positionsanzeige

Verfahrwege
Verfahrweg X-Achse: 285 mm
Verfahrweg Z1-Achse: 128 mm
Schwenkbereich Oberschlitten: ± 52°

Spindelstock
Spindeldrehzahlen: (12) 25 - 2.000 1/min
Spindelbohrung: 58 mm
Spindelaufnahme: Camlock D1-6
Spindelkonus: 6 MK

Vorschub
Vorschub X-Achse: 0,014 mm/U - 0,784 mm/U
Vorschub Z-Achse: 0,031 mm/U - 1,7 mm/U

Gewindeschneiden
Metrisch: 0,1 mm - 14 mm
Diametral: (50) 4-112 DP
Modul: 0,1 mm - 7 mm
Whitworth: (60) 2-112 TPI

Reitstock
Reitstockpinolendurchmesser: 60 mm
Reitstockkonus: 4 MK
Reitstockpinolenhub: 120 mm
Reitstockquerverstellung: ± 13 mm

Antriebsleistung
Motorleistung Hauptantrieb: 5,5 kW

Maße und Gewichte
Abmessungen (L x B x H): 2,75 m x 1,08 m x 1,34 m
Gewicht: 1.970 kg

Produktdetails

• Maschinenbett: Stark verripptes, einteiliges Gussbett, stabiler Spindelstock und massives Untergestell bilden eine robuste Basis und sichern dauerhafte Präzision der Führungen. Herausnehmbare Brücke für kurze Werkstücke großer Durchmesser.
• Spindelstock / Vorschubgetriebe: Mehrstufiges Getriebe, gehärtete und geschliffene Zahnräder in Ölbad gewährleisten hohes Drehmoment und zuverlässige Lagerung. Großer Spindeldurchlass für Wellen und Rohre; Standard-Mandrel und Planscheibe inklusive. Bedienfeld am Spindelstock für intuitive Steuerung.
• Support: Extra breiter Support für hohe Zerspanungskräfte. Sicherheitsverriegelte Vorschubhebel, mikrometrischer Bettanschlag, Rutschkupplung für automatischen Vorschub und Zentralschmierung zur Vereinfachung der Wartung. Große schwenkbare Schutzabdeckung.
• Reitstock: Pinole mit gut lesbarer Skala und großem Hub für anspruchsvolle Bohr- und Zentriervorgänge; seitliche Verstellung für konische Wellen.
• Zubehör (Serie): Fußbremse, hintere Spritzwand, integrierte LED-Arbeitsleuchte, Schnellwechselstahlhaltersystem mit Kassette, feste und mitlaufende Lünette, Positionsanzeige neuester Generation, Kühlsystem und Bedienwerkzeug.

caractéristiques / spécifications techniques

• Modell: Turnado 230/1500
• Werkstücklänge (max.): 1.500 mm
• Umlauf-Ø über Bett: 460 mm
• Umlauf-Ø über Support: 274 mm
• Spitzenhöhe: 230 mm
• Spindeldrehzahlen: (12) 25 - 2.000 1/min
• Spindelbohrung: 58 mm
• Spindelaufnahme: Camlock D1-6
• Spindelkonus: 6 MK
• Hauptmotor: 5,5 kW
• Abmessungen (L x B x H): 2,75 m x 1,08 m x 1,34 m
• Gewicht: 1.970 kg
