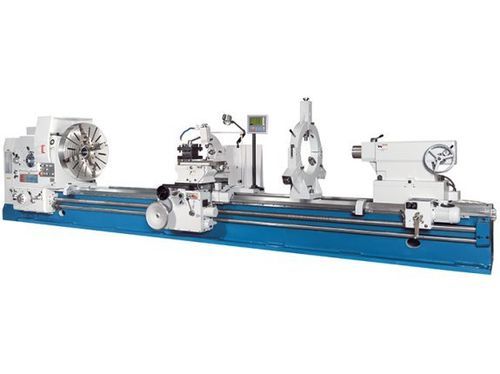

Konventionelle Drehmaschine DL E Heavy 800/8000

horizontal3-Achsfür lange Werkstücke

Produktbeschreibung
Die Maschinen der Baureihe DL E Heavy erlauben die Bearbeitung sehr großer Drehdurchmesser und langer Werkstücke. Diese konventionellen Drehautomaten sind ausgelegt für Werkstücke bis 8.000 mm Länge und Drehdurchmesser über 1.600 mm. Das breite, stark verrippte Maschinenbett trägt hohe Werkstückgewichte. Leistungsstarke Motoren übertragen die Leistung über eine fein einstellbare Lamellenkupplung auf die Hauptspindel. Eilgang am Schlitten und motorischer Reitstock erleichtern die Bearbeitung bei großen Bettlängen.

Hauptmerkmale

• Spitzenweiten bis 8.000 mm
• Spindelbohrung Ø 130 mm (ISO A2-15)
• Hauptspindel 22 kW
• Eilgang in X- und Z-Richtung
• Montierte 3‑Achsen-Positionsanzeige

Arbeitsbereich
Werkstücklänge max.: 8.000 mm
Drehdurchmesser über Bett: 1.600 mm
Umlauf-Ø über Support: 1.280 mm
Max. Werkstückgewicht: 6.000 kg (zwischen Spitzen)
Bettbreite: 970 mm
Max. Gewicht auf Spannmutter/Backenfutter: 1.500 kg

Verfahrwege
Verfahrweg X-Achse: 820 mm
Verfahrweg Z-Achse: 7.800 mm
Verfahrweg Z1-Achse: 200 mm
Schwenkbereich Oberschlitten: ±180°

Spindel
Spindeldrehzahlen (rechts): 2,5 1/min - 250 1/min
Spindeldrehzahlen (links): 3,15 1/min - 250 1/min
Spindelbohrung: 130 mm
Spindelaufnahme: ISO A2-15

Eilgang
Eilgang X-Achse: 1.870 mm/min
Eilgang Z-Achse: 3.740 mm/min

Vorschub
Vorschub X-Achse: 0,064 mm/U - 12 mm/U
Vorschub Z-Achse: 0,032 mm/U - 6 mm/U
Vorschub Z1-Achse: 0,016 mm/U - 3 mm/U

Gewindeschneiden
Metrisch: 1 mm - 120 mm
Diametral: (42) 30 - 1/4 DP
Modul: 0,5 mm - 60 mm
Whitworth: (48) 0,5 - 60 TPI

Reitstock
Reitstockpinolendurchmesser: 160 mm
Pinolen-Konus: MT80
Pinolenhub: 300 mm
Querstellung Reitstock: ±2,5 mm

Antriebsleistung
Motorleistung Hauptantrieb: 22 kW

Maße und Gewicht
Abmessungen (L x B x H): 11,04 m x 2,06 m x 2,23 m
Maschinengewicht: 21.020 kg

Standardausstattung (Auswahl)

• Montierte 3‑Achsen-Positionsanzeige X.Pos 3.2
• 4‑Backen-Planscheibe Ø 1400 mm
• Kühlsystem
• Feste Lunette 220–630 mm
• Motorisch verfahrbarer Reitstock
• LED‑Arbeitsleuchte, Zentrierspitzen, Reduzierringe
• Fundamentbolzen, Zentral­schmierung, Bedienwerkzeuge, Handbuch

Optionale Ausrüstung (Auswahl)

• Mitlaufende Lunette 50–220 mm
• Feste Lunette 260–900 mm
• Quick-Set Spindelbohrungsbegrenzungen (verschiedene Größen)
• Schnellwechsel-Werkzeugsätze / Hartmetall‑Wendeplatten‑Sätze
• Späneförder- und Werkstattausrüstung

Weitere Details

• Massiver Gusskörper mit verripptem Bett zur Minimierung von Vibrationen
• Induktionsgehärtete und geschliffene Führungsbahnen
• Standfeste Lamellenkupplung für Spindelantrieb
• Separater Eilgangmotor für X und Z
• Joystick-Bedienung für X/Z direkt am Support
• Motorisch positionierbarer Reitstock (ab 3000 mm Spitzenweite)
• Großdimensionierte Spindellager und Überlastkupplung im TSchutzgehäuse

Technische Spezifikationen

• Baureihe / Modell: DL E Heavy
• Spitzenweite max.: 8.000 mm
• Drehdurchmesser über Bett: 1.600 mm
• Spindelbohrung: 130 mm (ISO A2-15)
• Hauptmotorleistung: 22 kW
• Eilgang: X 1.870 / Z 3.740 mm/min
• Vorschubbereich: X 0,064–12 mm/U ; Z 0,032–6 mm/U
• Reitstockpinole Ø: 160 mm, Hub 300 mm
• Maschinenmaße: 11,04 m x 2,06 m x 2,23 m
• Maschinengewicht: 21.020 kg
