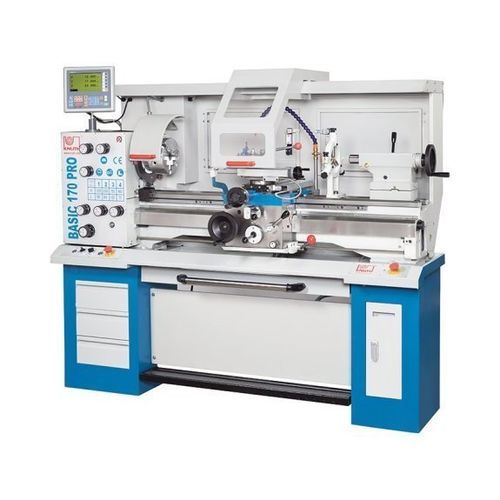

Manuelle Drehmaschine Basic 170 Super PRO

horizontal2-AchsFlachbett

Beschreibung
Die Basic 170 Super PRO ist eine voll ausgestattete Werkstatt-Drehmaschine für Reparaturarbeiten, Ausbildung und Kleinserienfertigung. Die PRO-Variante verbessert Ergonomie, Serienausstattung und Leistungsfähigkeit bei geringem Wartungsaufwand.

Hauptmerkmale

• Modernes ergonomisches Layout für den Werkstattbetrieb
• Große Spindelbohrung 52 mm für Durchlaufmaterial
• Maschinensockel mit integriertem Stauraum und vorne entnehmbarer Spänewanne
• Umfangreiche Serienausstattung inklusive Kühlschmierstoffanlage
• Gehärtete und geschliffene Führungsbahnen und Zahnräder für dauerhafte Präzision

Details

• Stabiles Graugussbett für hohe Steifigkeit und Vibrationsdämpfung
• Alle Zahnräder, Wellen und Führungen gehärtet und geschliffen für leisen Lauf und lange Lebensdauer
• Breite Führungsbahnen reduzieren Verschleiß und ermöglichen Nachstellungen
• Nachstellbare Spindellagerung für hohe Genauigkeit und geringen Verschleiß
• Getriebe und Schaltkasten im geschlossenen Ölbad für wartungsarmen Betrieb
• Sicherheitsverriegelung verhindert gleichzeitigen Einsatz von Leit- und Zugspindelvorschub
• Edelstahlabdeckungen schützen Leit- und Zugspindel vor Verschmutzung und vorzeitigem Verschleiß
• Reitstock leicht positionierbar und seitlich einstellbar für Kegeldrehen
• Leistungsfähige Kühleinrichtung serienmäßig
• Positionsanzeige X.Pos mit programmierbaren Zusatzfunktionen

Technische Daten

• Modell: Basic 170 Super PRO
• Arbeitsbereich: Spitzenweite 1.000 mm; Spitzenhöhe 179 mm; Dreh-Ø über Bett 354 mm; Dreh-Ø über Support 223 mm; Bettbreite 187 mm
• Verfahrwege: X = 185 mm; Z1 = 95 mm
• Hauptspindel: Drehzahl 70–2.000 1/min; Spindelbohrung 52 mm; Spindelaufnahme Camlock D1-5; Spindelkonus 6 MK
• Vorschub: X 0,0291–2,035 mm/U; Z 0,0406–2,842 mm/U
• Gewinde: metrisch 0,2–14 mm; Whitworth 2–56 TPI; diametral 8–56 DP; Modul 0,2–3,5 MP
• Reitstock: Pinolendurchmesser 42 mm; Konus 3 MK; Pinolenhub 100 mm
• Antrieb: Hauptmotor 1,5 kW
• Abmessungen & Gewicht: 1,9 m x 0,76 m x 1,6 m; Gewicht 650 kg
