Konventionelle Drehmaschine DL E Heavy 800/5000

horizontal3-Achsfür lange Werkstücke

Produktbeschreibung

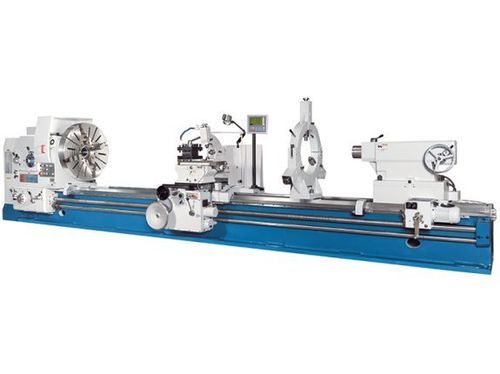

Die DL E Heavy 800/5000 ist eine konventionelle Schwerdrehmaschine für das Spanen sehr großer Durchmesser und langer Werkstücke. Sie ermöglicht Werkstücklängen bis 5.000 mm (Varianten bis 8.000 mm) und Drehdurchmesser über dem Bett bis 1.600 mm. Das breite, stark verrippte Gussbett nimmt hohe Werkstückgewichte auf, während getrennte Antriebskomponenten eine präzise Steuerung von Spindel und Vorschub gewährleisten.

Hauptmerkmale

• Spitzenweite Serie bis 8.000 mm
• Drehdurchmesser über Bett: 1.600 mm
• Spindelbohrung: 130 mm (ISO A2-15)
• Hauptmotorleistung: 22 kW
• Montierte 3-Achs-Positionsanzeige

Arbeitsbereich

• Werkstücklänge (max.): 5.000 mm
• Drehdurchmesser über Bett: 1.600 mm
• Umlauf-Ø über Support: 1.280 mm
• Max. Werkstückgewicht (zwischen Spitzen): 6.000 kg
• Max. Werkstückgewicht (am Futter): 1.500 kg
• Bettbreite: 970 mm

Verfahrwege

• Verfahrweg X-Achse: 820 mm
• Verfahrweg Z-Achse: 4.800 mm
• Verfahrweg Z1-Achse: 200 mm
• Schwenkbereich Oberschlitten: ± 180°

Hauptspindel

• Spindeldrehzahlen (rechts): 2,5 – 250 1/min
• Spindeldrehzahlen (links): 3,15 – 250 1/min
• Spindelbohrung: 130 mm
• Spindelaufnahme: ISO A2-15

Eilgang

• Eilgang X-Achse: 1.870 mm/min
• Eilgang Z-Achse: 3.740 mm/min

Vorschub

• Vorschub X-Achse: 0,064 – 12 mm/U
• Vorschub Z-Achse: 0,032 – 6 mm/U
• Vorschub Z1-Achse: 0,016 – 3 mm/U

Gewindeschneiden

• Metrisch: 1 – 120 mm
• Diametral/inch: (42) 30 – 1/4 DP
• Modul: 0,5 – 60 mm
• Whitworth: (48) 0,5 – 60 TPI

Reitstock

• Pinolendurchmesser: 160 mm
• Pinolenkonus: metrisch 80
• Pinolenhub: 300 mm
• Quer-verstellung Reitstock: ± 2,5 mm

Antriebsleistung

• Motorleistung Hauptantrieb: 22 kW

Abmessungen und Gewicht

• Abmessungen (L x B x H): 8,04 m x 2,06 m x 2,23 m
• Maschinengewicht: ca. 16.200 kg

Serienausstattung

• 3-Achs-Positionsanzeige montiert
• 4-Backen-Futter Ø 1.400 mm
• Kühlsystem
• Festdrehstütze 220–630 mm
• Motorisch verfahrbarer Reitstock
• LED-Arbeitsleuchte
• Mitlieferte Zentrierspitzen und Reduzierhülsen
• Fundamentankerschrauben und zentrale Schmierung
• Wartungswerkzeuge und Betriebsanleitung

Technische Daten (Wesentliche)

• Modell / Serie: DL E Heavy 800/5000
• Max. Werkstücklänge (Modell): 5.000 mm (Varianten bis 8.000 mm)
• Max. Drehdurchmesser über Bett: 1.600 mm
• Spindelbohrung: 130 mm (ISO A2-15)
• Hauptmotor: 22 kW
• Eilgang X/Z: 1.870 / 3.740 mm/min
• Verfahrwege X/Z/Z1: 820 / 4.800 / 200 mm
• Maschinengewicht: ≈ 16.200 kg
• Max. Werkstückgewicht zwischen Spitzen: 6.000 kg
