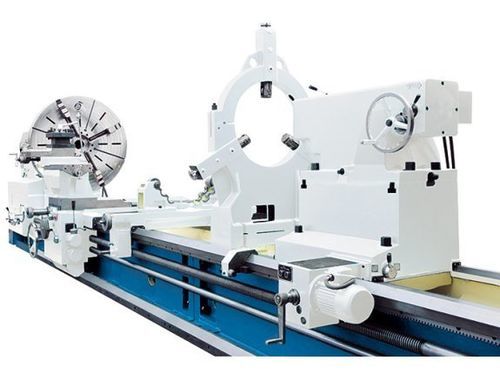

Konventionelle Drehmaschine DL E Heavy 800/3000

horizontalFlachbettfür lange Werkstücke

Produktbeschreibung
Die Baureihe DL E Heavy 800/3000 ist eine konventionelle Drehmaschine für sehr große Drehdurchmesser und lange Werkstücke. Sie ermöglicht die Bearbeitung von Werkstücken bis zu 8.000 mm Länge und Dreh-Ø über 1.600 mm. Das breite, verrippt ausgeführte Maschinenbett aus Gusseisen trägt hohe Werkstückgewichte; die Hauptspindel wird über eine fein einstellbare Mehrscheibenkupplung angetrieben. Separate Motoren sorgen für Eilgang und motorische Reitstockverstellung.

Highlights

• Spitzenweiten bis 8.000 mm (Baureihenfähigkeit)
• Spindelbohrung 130 mm
• Hauptantrieb 22 kW
• Hohe Eilgänge in X- und Z-Richtung
• Montierte 3‑Achsen-Positionsanzeige serienmäßig

Technische Daten — Arbeitsbereich
Werkstücklänge (max.): 3.000 mm
Drehdurchmesser über Bett: 1.600 mm
Umlauf-Ø über Support: 1.280 mm
Werkstückgewicht (max.): 6.000 kg
Bettbreite: 970 mm
Max. Gewicht zwischen Spitzen: 6.000 kg
Max. Gewicht bei Futterspanngriff: 1.500 kg

Technische Daten — Verfahrwege
Verfahrweg X-Achse: 820 mm
Verfahrweg Z-Achse: 2.800 mm
Verfahrweg Z1-Achse: 200 mm
Schwenkbereich Oberschlitten: ±180°

Technische Daten — Hauptspindel
Spindeldrehzahlen (rechts): 2,5 1/min - 250 1/min
Spindeldrehzahlen (links): 3,15 1/min - 250 1/min
Spindelbohrung: 130 mm
Spindelaufnahme: ISO A2-15

Technische Daten — Eilgang
Eilgang X-Achse: 1.870 mm/min
Eilgang Z-Achse: 3.740 mm/min

Technische Daten — Vorschub
Vorschub X-Achse: 0,064 mm/U - 12 mm/U
Vorschub Z-Achse: 0,032 mm/U - 6 mm/U
Vorschub Z1-Achse: 0,016 mm/U - 3 mm/U

Technische Daten — Gewindeschneiden
Gewindeschneiden metrisch: 1 mm - 120 mm
Gewindeschneiden diametral: (42) 30 - 1/4 DP
Gewindeschneiden Modul: 0,5 mm - 60 mm
Gewindeschneiden Whitworth: (48) 0,5 - 60 TPI

Technische Daten — Reitstock
Reitstockpinolendurchmesser: 160 mm
Reitstockpinolenkonus: metrisch 80
Reitstockpinolenhub: 300 mm
Reitstockquerverstellung: ±2,5 mm

Technische Daten — Antrieb
Motorleistung Hauptantrieb: 22 kW

Technische Daten — Maße und Gewicht
Abmessungen (L x B x H): 6,04 m x 2,06 m x 2,23 m
Gewicht: 12.900 kg

Serienausstattung (Auszug)

• 3‑Achsen-Positionsanzeige X.Pos 3.2 (montiert)
• Kühlmitteleinrichtung
• Feste Lünette 220–630 mm
• Mandrinierplatte 4 Backen Ø 1.400 mm
• Motorisierte Reitstockverstellung
• LED-Arbeitsleuchte, Zentrierspitzen, Reduzierhülse
• Fundamentbolzen, Zentralschmierung, Werkzeug und Betriebsanleitung

Zusatzmerkmale (Funktion / Aufbau)

• Schwerer, verrippter Gusskörper zur Vibrationsminimierung
• Induktionsgehärtete und geschliffene Führungen
• Standfeste Mehrscheibenkupplung für Spindelantrieb
• Separater Eilgangsmotor für X- und Z-Achse
• Joystick-Steuerung für X- und Z-Vorschub am Support
• Motorisch positionierbarer Reitstock (≥ 3.000 mm Spitzenweite)
• Großdimensionierte Spindellager und geschlossene Überlastkupplung

Charakteristika / technische Spezifikationen

• Modell: DL E Heavy 800/3000
• Werkstücklänge (max.): 3.000 mm
• Drehdurchmesser über Bett: 1.600 mm
• Spindelbohrung: 130 mm; Aufnahme ISO A2-15
• Hauptantrieb: 22 kW
• Eilgang X/Z: 1.870 / 3.740 mm/min
• Maschinengewicht: 12.900 kg
