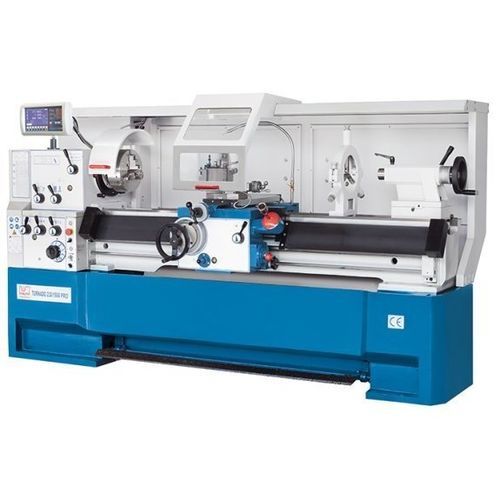

Konventionelle Drehmaschine Turnado 280/1500 PRO

horizontal2-AchsD1-8

Beschreibung
Die Turnado PRO Baureihe umfasst moderne Universal-Drehmaschinen für leistungsstarkes konventionelles Drehen. Die PRO-Modelle vereinen einen per Umrichter regelbaren Drehzahlbereich, die Funktion konstante Schnittgeschwindigkeit und Eilgänge für effiziente Bearbeitung und hochwertige Oberflächengüten bei einfacher Bedienung und Wartung.

Hauptmerkmale

• Stufenlos regelbarer Drehzahlbereich (Inverter gesteuert)
• Support mit Eilgangmotor
• Konstante Schnittgeschwindigkeit (V‑konstant) beim Stirndrehen
• Umfangreiches Standardzubehör und ergonomische Verkleidung

Details

• Schweres, stark verripptes Gussbett und massives Monoblock-Untergestell für hohe Stabilität
• Herausnehmbare Brücke zum Bearbeiten kurzer Werkstücke mit großem Durchmesser
• Vorgelege und moderne elektronische Regelung für hohes Drehmoment und breites Drehzahlband
• Vorgespannte Hochpräzisionsspindellager für hervorragenden Rundlauf und hohe Tragfähigkeit
• Alle Führungen einstellbar; Zahnräder, Antriebswellen und Führungsbahnen gehärtet und geschliffen
• Der Schlosskasten läuft im Ölbad für geringen Wartungsaufwand; Zentralschmierung vereinfacht die Instandhaltung
• Mikrometer-Bettanschlag für hohe Wiederholgenauigkeit in Z; Reitstock seitlich verstellbar für Kegeldrehen
• Positionsanzeige X.Pos mit digitaler Drehzahlanzeige und programmierbaren Zusatzfunktionen
• V‑konstant: Die Spindeldrehzahl passt sich beim Stirndrehen automatisch dem Durchmesser an und ermöglicht nahezu CNC‑ähnliche Oberflächen

Technische Daten - Arbeitsbereich
Spitzenweite: 1.500 mm
Spitzenhöhe: 280 mm
Umlauf-Ø über Bett: 560 mm
Drehdurchmesser über Brücke: 785 mm
Umlauf-Ø über Support: 355 mm
Brückenlänge: 170 mm
Bettbreite: 350 mm

Technische Daten - Verfahrwege
Verfahrweg X-Achse: 316 mm
Verfahrweg Z1-Achse: 130 mm
Schwenkbereich Oberschlitten: ± 52°

Technische Daten - Hauptspindel
Drehzahlbereich, Low: 25 1/min - 200 1/min
Drehzahlbereich, High: 200 1/min - 1.600 1/min
Spindelbohrung: 80 mm
Spindelaufnahme: Camlock D1-8
Spindelkonus: 7 MK

Technische Daten - Vorschub
Vorschub X-Achse: 0,02 mm/U - 0,573 mm/U
Vorschub Z-Achse: 0,059 mm/U - 1,646 mm/U

Technische Daten - Gewindeschneiden
Gewindeschneiden, Metrisch: 0,2 mm - 14 mm
Gewindeschneiden, Diametral: (50) 4-112 DP
Gewindeschneiden, Modul: 0,1 mm - 7 mm
Gewindeschneiden Whitworth: (60) 2-112 TPI

Technische Daten - Reitstock
Reitstockpinolendurchmesser: 75 mm
Reitstockkonus: MK 5
Reitstockpinolenhub: 180 mm
Reitstockquerverstellung: ± 12 mm

Technische Daten - Antriebsleistungen
Motorleistung Hauptantrieb: 7,5 kW

Technische Daten - Maße und Gewichte
Abmessungen (L x B x H): 2,84 m x 1,15 m x 1,46 m
Gewicht: 2.370 kg

Technische Spezifikationen

• Modell: Turnado 280/1500 PRO
• Kategorie: Universal-Drehmaschine
• Spitzenweite: 1.500 mm
• Spitzenhöhe: 280 mm
• Umlauf-Ø über Bett: 560 mm
• Spindelbohrung: 80 mm (Camlock D1-8, MK7)
• Drehzahlbereich: 25 - 1.600 1/min (zwei Bereiche)
• Motorleistung Hauptantrieb: 7,5 kW
• Verfahrwege X / Z1: 316 mm / 130 mm
• Gewicht: 2.370 kg
