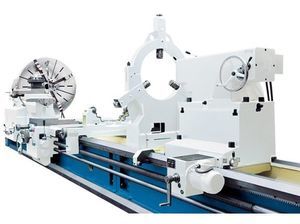

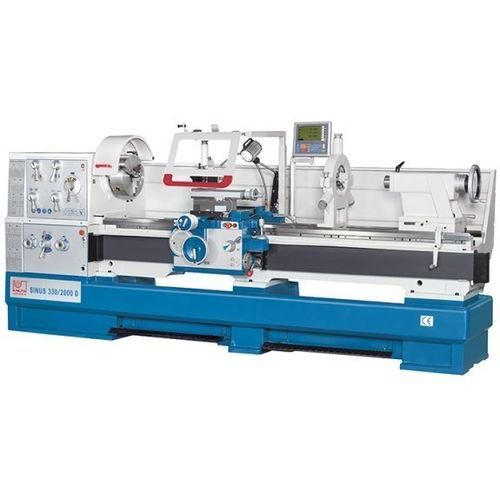

Konventionelle Drehmaschine Sinus 330/3000 D

horizontal2-Achsuniversell

Überblick
Sinus D ist die größte Baureihe im Segment der Universaldrehmaschinen. Die Konstruktion folgt einem konventionellen Aufbau auf Basis eines schweren, einteiligen Gussbetts. Der Kraftschluss zwischen Motor und Spindel erfolgt über eine manuelle Lamellenkupplung. Herausnehmbare Bettbrücke, Eilgang und Kegeldreheinrichtung bieten Lösungen für die Bearbeitung langer Werkstücke und großer Flansche.

Highlights

• Einteiliges schweres Gussbett für hohe Steifigkeit
• Massiver Spindelstock mit großen Spindellagern
• Eilgang in zwei Achsen für schnelles Positionieren
• Kegeldreheinrichtung serienmäßig
• Umfassende Sicherheitsfunktionen

Produktdetails
Maschinenbett

• Schweres, großzügig dimensioniertes einteilig gegossenes Untergestell zur wirksamen Schwingungsdämpfung
• Führungsbahnen induktionsgehärtet und geschliffen für dauerhafte Präzision (>HB 400)

Spindelstock und Vorschubgetriebe

• Konstruktion gewährleistet hohe Genauigkeit und Laufruhe auch bei hohen Schnittgeschwindigkeiten
• Spindelbohrung 105 mm für die Bearbeitung langer Wellen und Rohre
• Mechanische Lamellenkupplung für sanften Spindelanlauf bei schweren Werkstücken

Support

• Support im Eilgang längs- und querverfahrbar zur Reduzierung von Nebenzeiten
• Integrierter Überlastschutz für Vorschubwelle und Leitspindel zum Vermeiden von Beschädigungen
• Leitspindelabdeckung zum Minimieren von Verschleiß durch Späne und Schmutz

Reitstock

• Pinole mit robuster, gut ablesbarer Skala
• Großer Pinolenhub (235 mm) für anspruchsvolle Bohr- und Zentrierarbeiten
• Seitliche Verstellbarkeit des Reitstocks für Kegelbearbeitungen zwischen Spitzen (±12,5 mm)

Ausstattung & Zubehör (Serienumfang)

• Zentralschmierung am Support für alle Führungen
• Kegeldreheinrichtung serienmäßig für lange Außen- und Innenkegel mit automatischer Längsvorschub
• Schneller Wechsel zwischen Zylinderdrehen und Kegeldrehen ohne Nachstellen des Oberschlittens oder Reitstocks
• Fußbremspedal standardmäßig
• Große Spritzwand rückseitig für saubere Arbeitsumgebung
• LED-Arbeitsleuchte im Supporthaube integriert
• Multifunktionales Schnellwechselhalter-System mit Wechselkassette (Standard)
• Feste und mitlaufende Lünette serienmäßig für lange Werkstücke
• Positionsanzeigen neuester Generation serienmäßig
• Kühlschmierstoffsystem und umfangreiches Bedienwerkzeug inkludiert

Technische Daten

• Modell: Sinus 330/3000 D
• Arbeitsbereich — Werkstücklänge: 3.000 mm
• Arbeitsbereich — Drehdurchmesser über Bett: 660 mm
• Arbeitsbereich — Umlauf-Ø über Support: 440 mm
• Arbeitsbereich — Drehdurchmesser ohne Brücke: 900 mm
• Arbeitsbereich — Brückenlänge: 320 mm
• Arbeitsbereich — Bettbreite: 400 mm
• Verfahrwege — Verfahrweg X-Achse: 368 mm
• Verfahrwege — Verfahrweg Z1-Achse: 230 mm
• Verfahrwege — Schwenkbereich Oberschlitten: 45°
• Hauptspindel — Spindeldrehzahl: 25 1/min - 1.600 1/min
• Hauptspindel — Spindelbohrung: 105 mm
• Hauptspindel — Spindelaufnahme: D1-8
• Hauptspindel — Spindelkonus: ø 113 mm / 1:20
• Eilgang — X: 2.000 mm/min
• Eilgang — Z: 4.000 mm/min
• Vorschubbereich — X: 0,022–0,74 mm/U; Z: 0,044–1,48 mm/U
• Gewinde — Metrisch: 0,45 mm - 120 mm
• Gewinde — Diametral: 0,88 DP - 160 DP
• Gewinde — Modul: 0,25 mm - 60 mm
• Gewinde — Whitworth: (54) 7/16 - 80 TPI
• Reitstock — Pinolendurchmesser: 90 mm; Hub: 235 mm; Quer-Verstellung: ±12,5 mm
• Antriebsleistung — Hauptmotor: 7,5 kW
• Maße & Gewicht — Abmessungen (L x B x H): 4,71 m x 1,23 m x 1,6 m
• Maße & Gewicht — Gewicht: 3.300 kg
